MYC-YT153MX核心板及开发板 米尔电子（MYIR） · 核心板 / 开发板产品族

总览

米尔电子（MYIR） · 核心板 / 开发板产品族

MYC-YT153MX核心板及开发板

高性能四核CPU：四核Arm Cortex-A7@1.6GHz、单核RISC-V E907@600MHz

米尔T153MX-BCXARM
基础信息
芯片型号 T153MX-BCX
尺寸 39×37 mm
工作温度 -40℃~+85℃（工业级） 0℃~+70℃（消费级，MINI开发板）
类型 核心板 / 开发板产品族
供电 USB Type-C 5V/3A（MINI开发板） 12V DC（工业开发板）
品牌 米尔电子（MYIR）
参数 ↗
CPU 4× Cortex-A7 @1.6GHz
内存 512MB~1GB DDR3
网口 3× 1GbE2× 1GbE
CPU主频 1.6GHz
存储 512MB eMMC + NAND
USB 2× USB 2.0 Host Type A1× USB 2.0 OTG Type C1× USB Type-C（调试）（MINI开发板）2× USB 2.0 Type A1× USB OTG Type C（工业开发板）
官方产品页 1

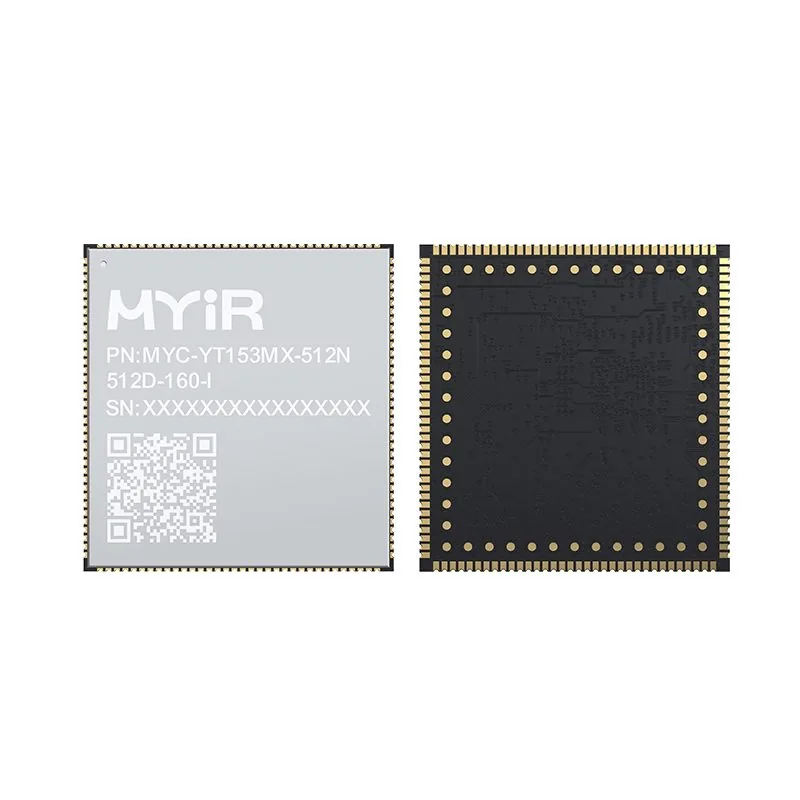

MYC-YT153MX核心板及开发板 2 图

详细参数

米尔电子（MYIR） · 核心板 / 开发板产品族
SoC Allwinner T153MX-BCX ARM 32-bit 芯片页 →
CPU Quad-Core Arm Cortex-A7, up to 1.6GHz
GPU Graphic 2D (G2D)
ISP Up to 2 sensor inputs；Time Division Multiplexing (TDM) mode；Maximum frame rate: 1M@30fps online, 2M@30fps offline
通讯
网络 3× 千兆以太网（工业开发板） 2× 千兆以太网（MINI开发板）
无线通信 板载Wi-Fi、BT模块 一路M.2 B型插座4G 5G模块接口 1路SIM卡座
功能
按键 1× 用户按键 1× 复位按键 1× FEL按键 PWR电源指示灯 RUN系统运行状态指示灯 USER用户自定义指示灯
LED 1× LEDC
内存/存储
内存 512MB / 1GB DDR3(L) DDR3 / DDR3L
存储 8GB eMMC / 512MB NAND Flash
扩展存储 microSD
工业接口
工业接口 1× 16bit Localbus（工业开发板） 2× CAN FD
电源
供电 USB Type-C 5V/3A（MINI开发板） 12V DC（工业开发板）
接口
I/O 2× RS232 2× RS485 · 接线端子（工业开发板） 1× 调试串口 40PIN排针（CAN/I2C/SPI/UART/GPIO）（MINI开发板） M.2 B型插座（4G/5G） 16bit Localbus（工业开发板） 1× Local Bus
调试 USB Type-C（TTL转USB；R核调试串口、A核调试串口）JTAG接口 1× UART Debug 接口1路JTAG接口
辅助接口 接线端子 5× 红外
USB 2× USB 2.0 Host · Type-A 1× USB 2.0 OTG · Type-C 1× USB / 调试串口 · Type-C（MINI开发板） 1× USB OTG · Type-C（工业开发板）
低速总线 6× I2C 3× SPI 30× PWM 24× GPADC（通用） 4× TPADC（触摸）（核心板）
音视频
显示 1× HDMI 1× LVDS（MINI开发板） 1× LVDS 1× MIPI DSI（工业开发板） 1× LCD，支持24bit RGB接口模式，最大分辨率支持1920x1080@60fps，支持RGB888 RGB666 RGB565像素格式等 1× Parallel CSI，支持8/10/12/16-bit width 1× MIPI DSI 1920X1080@60
摄像头 2× MIPI CSI（工业开发板，1× 4Lane或2× 2Lane）
音频 1× 喇叭（MINI开发板） 1× Line Out（工业开发板） 1× OWA（数字音频收发） 3× I2S 1× 编解码器 麦克风 LINEOUTP/ LINEOUTN输出

软件生态

米尔电子（MYIR） · 核心板 / 开发板产品族
系统 Linux
Ethernet 1× 1GbE
BSP 组件 myd_yt153_mini_nand_hdmi：以 buildroot 构建的以 HDMI 显示LVGL界面的镜像myd_yt153_mini_nand_lvds：以 buildroot 构建的以 LVDS 显示LVGL界面的镜像myd_yt153_mini_nand_hdmi_rt：以 buildroot 构建的以 HDMI 显示LVGL界面的镜像 ，内核打上RT补丁myd_yt153_mini_nand_lvds_rt：以 buildroot 构建的以 LVDS 显示LVGL界面的镜像 ，内核打上RT补丁myd_yt153_mini_sdcard_hdmi：以 buildroot 构建的以 HDMI 显示 qt5.15.11 界面从 SD启动的镜像myd_yt153_mini_sdcard_lvds：以 buildroot 构建的以LVDS显示 qt5.15.11 界面从 SD启动的镜像myd_yt153_emmc_dsi：以 buildroot 构建的以DSI显示的linux镜像myd_yt153_emmc_lvds：以 buildroot 构建的以LVDS显示的 linux镜像myd_yt153_emmc_rgmii2：以 buildroot构建的多网口无显示镜像
Bootloader 引导启动程序uboot_2023.04
内核版本 基于官方kernel_6.1版本定制
官方产品页 1 官网

驱动与协议

米尔电子（MYIR） · 核心板 / 开发板产品族

文件系统9

  • myd_yt153_mini_nand_hdmi
  • myd_yt153_mini_nand_lvds
  • myd_yt153_mini_nand_hdmi_rt
  • myd_yt153_mini_nand_lvds_rt
  • myd_yt153_mini_sdcard_hdmi
  • myd_yt153_mini_sdcard_lvds
  • myd_yt153_emmc_dsi
  • myd_yt153_emmc_lvds
  • myd_yt153_emmc_rgmii2

驱动支持13

EEPROM
BL24C32F驱动
USB OTG
HDMI
LT8912B驱动
LVDS
Audio
音频驱动
RTC
GPIO
通用GPIO驱动
CAN
WiFi
FG6131EUXX-00驱动
Camera
OV5640驱动
MIPI DSI
Local Bus
WiFi/BT
BL-M8733BU2E驱动

评价与评分

米尔电子（MYIR） · 核心板 / 开发板产品族

应用处理器板

综合评分 42.3
计算性能 —
AI 算力 0.0
内存存储 35.0
网络通讯 78.0



接口扩展 37.0
多媒体 48.0
软件生态 20.0
工程可靠 80.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 480 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

米尔电子（MYIR） · 核心板 / 开发板产品族
待定 淘宝购买

官网产品资料未提供统一公开售价。
