Z-turn Board 米尔电子（MYIR） · ARM SBC

总览

米尔电子（MYIR） · ARM SBC

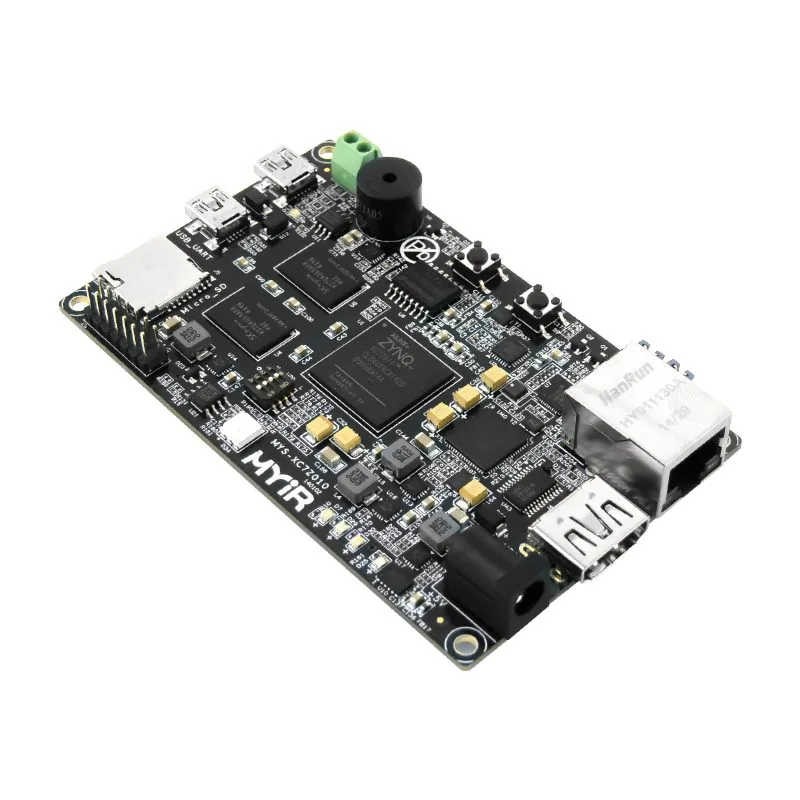

Z-turn Board

Xilinx Zynq-7010/7020处理器，Cortex-A9双核+FPGA嵌入式单板

米尔XC7Z020-1CLG400CFPGA
基础信息
芯片型号 XC7Z010-1CLG400C
尺寸 63×102 mm
工作温度 0℃~+70℃（消费级）
类型 ARM SBC
供电 DC 5V/2A
资料完整度 高：官网产品页
参数 ↗
CPU 2× Cortex-A9
内存 1GB DDR3/SDRAM
网口 1× 1GbE
存储 NAND
USB 1× MINI USB（OTG）1× USB调试串口
系统 Linux 3.15.0RamdiskUbuntu Desktop 12.04
官方产品页 1
Z-turn Board 5 图

详细参数

米尔电子（MYIR） · ARM SBC
SoC
ARM 32-bit 芯片页 →
CPU 2× Cortex-A9
接口
I/O 1× USB 调试串口 2× 双排 80-pin / 160-pin 1.27mm 间距 串口 GPIO
调试 1× 调试串口 · 双排 14-pin 2.54mm 间距
USB 1× USB OTG · Mini-B 1× USB 调试串口
音视频
显示 1× HDMI高清输出接口（支持1080P显示）
工业接口
工业接口 1× CAN
通讯
网络 1× 千兆以太网
电源
供电 DC 5V/2A
内存/存储
内存 1GB DDR3 SDRAM
存储 16MB QSPI Flash 512MB NAND Flash（预留） 16/512MB SPI Flash 1× microSD
扩展存储 1× microSD
功能
板载传感器 三轴加速度传感器+温度传感器
按键 4路拨动开关 2个按键（1个复位键，1个用户键） 1个FPGA配置完成指示灯
LED 2个用户灯 1个电源指示灯 1个RGB三色LED灯（系统心跳灯）

软件生态

米尔电子（MYIR） · ARM SBC
系统 Linux 3.15.0RamdiskUbuntu Desktop 12.04
工具链 gcc version 4.6.1 (Sourcery CodeBench Lite 2011.09-50)
BSP 组件 boot.bin：一级引导程序，包括FSBLbitstream和u-bootLinux 3.15.0：专为MYS-XC7Z010的硬件制定的Linux内核
官方产品页 1 官网

驱动与协议

米尔电子（MYIR） · ARM SBC

文件系统3

  • Ramdisk
  • Ubuntu Desktop 12.04
  • tar归档文件和TF镜像文件

驱动支持4

MMC/SD/TF
MMC/SD/microSD驱动
LCD Controller
XYLON LCD屏驱动
G-Sensor
三轴传感器驱动
温度传感器
温度传感器驱动

评价与评分

米尔电子（MYIR） · ARM SBC

FPGA 板

综合评分 —
逻辑规模 —
片上资源 —



高速接口 17.9
处理器 —
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 资料不足，暂不给总分
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

米尔电子（MYIR） · ARM SBC
待定 淘宝购买

官网产品资料未提供统一公开售价。
