Quartz64 PINE64 · ARM SBC

总览

PINE64 · ARM SBC

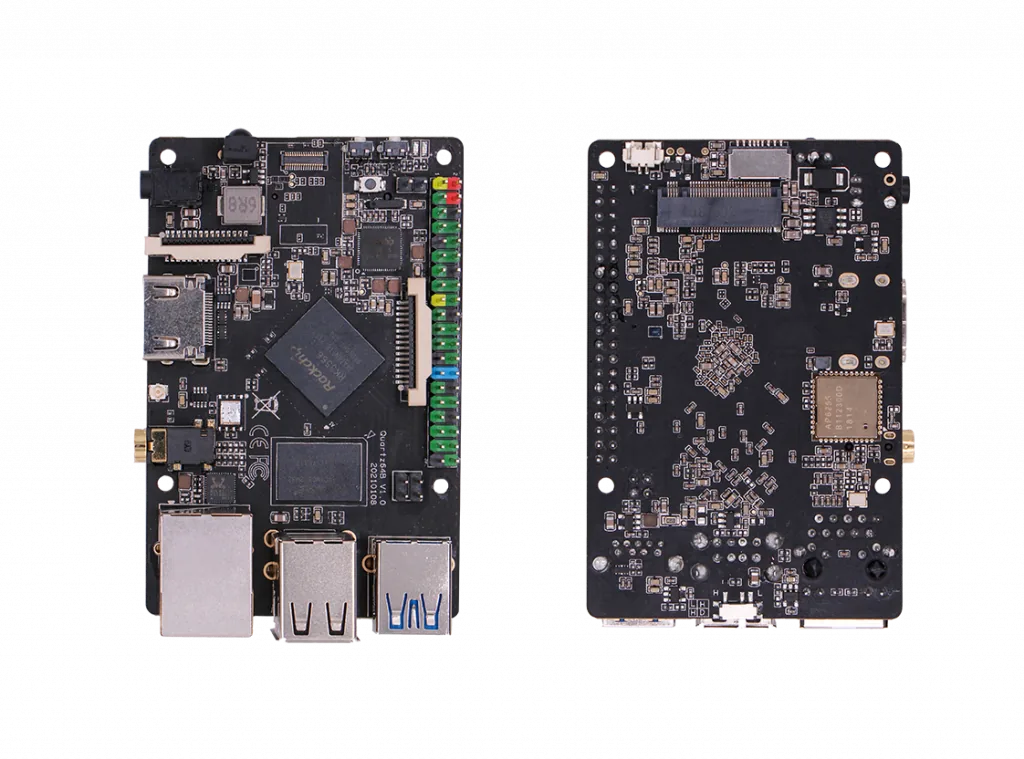

Quartz64

Quartz64，PINE64 ARM 单板机

PINE64RK3566AIARM
基础信息
芯片型号 RK3566
尺寸 133×80×19 mm 85×56×18.8 mm
类型 ARM 单板机
供电 DC 12V 桶形 DC 接口 Model B：DC 5V 桶形 DC 接口
资料完整度 中：官方 wiki 要点列表（非规格表）
品牌 PINE64
参数 ↗
CPU 4× Cortex-A55 @1.8GHz
内存 4~8GB LPDDR4
网口 1× 1GbE
CPU主频 1.8GHz
存储 128GB eMMCSPI Flash
USB 1× USB 3.0 host2× USB 2.0 host1× USB 2.0 OTGModel B：1× USB 3.0 host1× USB 2.0 host1× USB 2.0 OTG
官方 wiki
Quartz64

详细参数

PINE64 · ARM SBC
SoC Rockchip RK3566 22nm ARM 64-bit 0.8 TOPS 芯片页 →
CPU 4× Cortex-A55 @1.8GHz
GPU Mali-G52 2EE
ISP 8MP ISPHDR
GPU API OpenGL ES 1.1 / 2.0 / 3.2OpenCL 2.0Vulkan 1.1
电源
供电 Model A：DC 12V 桶形 DC 接口 Model B：DC 5V 桶形 DC 接口
通讯
网络 1× 千兆以太网
无线通信 可选Wi-Fi 802.11ac Bluetooth 5.0模块
音视频
显示 HDMI（4K 数字视频输出） eDP（4 lanes，最高 2560x1600@60Hz） DSI（4 lanes MiPi，最高 1440P） E-ink 接口
摄像头 1× MIPI CSI（4 lanes，支持 8MP 传感器）
音频 耳机 · 3.5mm 麦克风 / 音频输入
功能
RTC RTC 电池连接器
硬件参数
PMU RK817
启动模式 128Mb SPI boot flash 可选eMMC 模块 microSD 卡槽
内存/存储
内存 4GB / 8GB LPDDR4
存储 eMMC 模块插槽（可选，最高128GB） Model B板载64 Mbit (8 MByte) SPI flash
扩展存储 Micro SD 卡槽 eMMC 模块插槽 SATA 3.0（新版已移除）
接口
扩展接口 PCIe 4x 开放式插槽（电气上为 PCIe 2.0 1x）
I/O Model A：2x10 pins GPO 排针 PCIe x4 开放式插槽 Wi-Fi/BT 模块排针 Model B：2x20 pins “Pi2” GPIO 排针 m.2 插槽 UART 0（Pi-bus） UART 2（Pi-bus，调试）
USB Model A：1× USB 3.0 Host 2× USB 2.0 Host 1× USB 2.0 OTG Model B：1× USB 3.0 Host 1× USB 2.0 Host
低速总线 SPI I2C

软件生态

PINE64 · ARM SBC
官方文档 wiki.pine64.org/wiki/Quartz64
系统 Linux Ubuntu、Debian、ArchBSDAndroid
官方 wiki 官网

评价与评分

PINE64 · ARM SBC

应用处理器板

综合评分 59.3
计算性能 55.4
AI 算力 40.0
内存存储 65.5
网络通讯 67.0



接口扩展 78.0
多媒体 61.0
软件生态 52.0
工程可靠 28.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 213 / 709 名
