RK3506工业评估板 创龙科技（Tronlong） · ARM 开发板

总览

创龙科技（Tronlong） · ARM 开发板

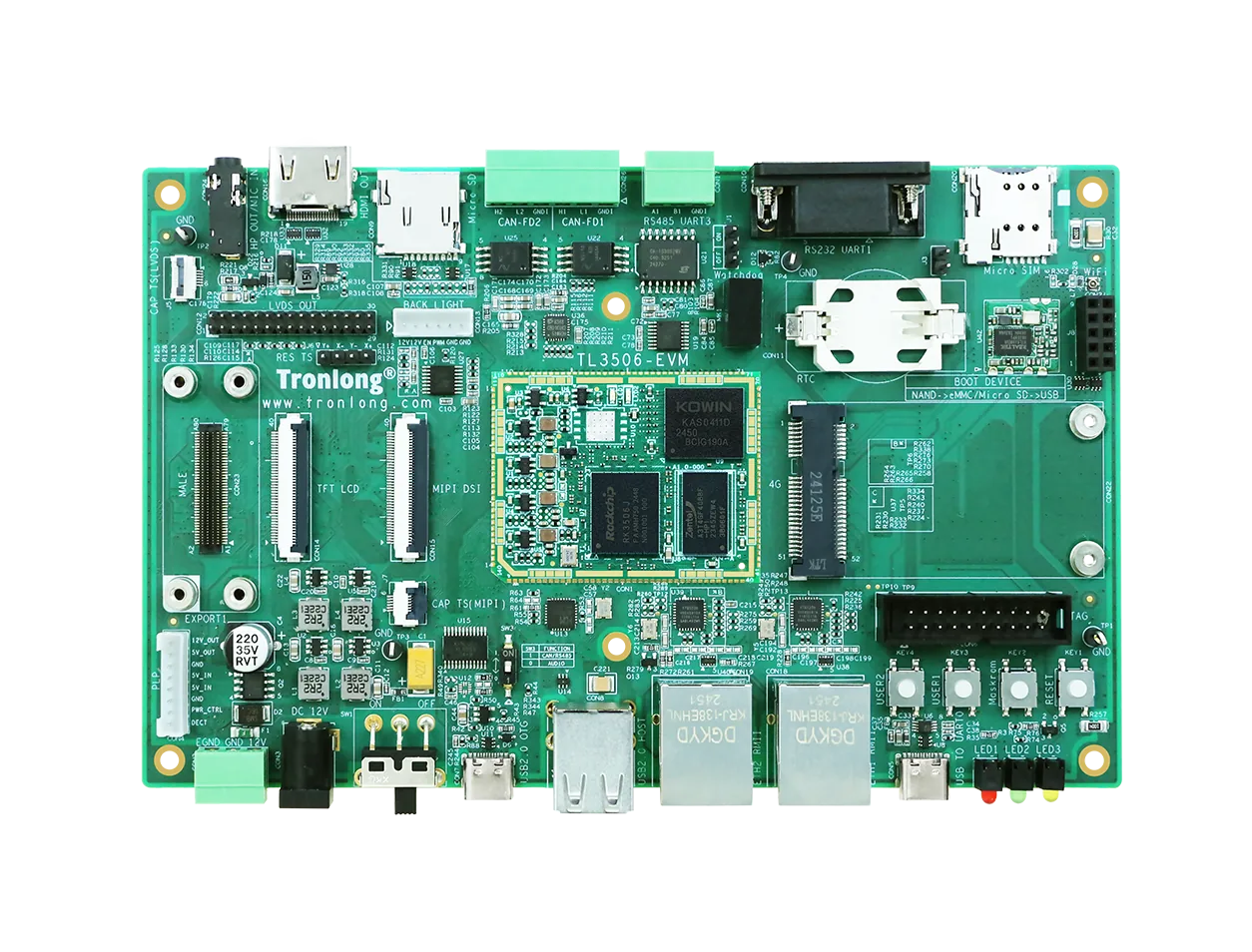

RK3506工业评估板

RK3506工业评估板，创龙科技工业级开发板

创龙RK3506J工业ARM
基础信息
芯片型号 RK3506J
尺寸 35×45 mm 110×175 mm
工作温度 -40℃~+85℃（工业级） -20℃~+70℃
类型 ARM 开发板
功耗 评估板2.64W（状态1，空载）~ 3.00W（状态2，满载），12.0V
供电 12V直流输入DC-005；12V 3pin绿色连接器
参数 ↗
CPU 3× Cortex-A71× Cortex-M0
内存 256~512MB DDR3
网口 100MbE
CPU主频 1.2GHz
存储 eMMC + NAND
USB 1× USB 2.0 OTG Type-C2× USB 2.0 Host Type-A
官方产品页
RK3506工业评估板

详细参数

创龙科技（Tronlong） · ARM 开发板
SoC Rockchip RK3506J ARM 32-bit 芯片页 →
CPU 3× Cortex-A71× Cortex-M0
GPU 2D Graphics Engine
视频解码 H.264 / MJPEG
音视频
显示 1× HDMI 输出（720P@60fps，由MIPI DSI转换引出） 1× MIPI DSI 1280x1280@60 1× LVDS 720P@60 输出 1× TFT（1280x1280@60fps，40pin FFC）
音频 1× 耳机 / 麦克风 / 音频输入 · 3.5mm
通讯
网络 2× 百兆以太网 RMII · RJ45
无线通信 1x Mini PCIe 4G模块（选配，Mini PCIe母座） 1x 4G Micro SIM接口 1x Wi-Fi模块（150Mbps，通过USB HUB连接，IPEX4天线接口）
工业接口
工业接口 2× CAN FD · 连接器 6-pin 绿色
电源
供电 12V直流输入DC-005；12V 3pin绿色连接器
功耗 评估板2.64W（状态1，空载）~ 3.00W（状态2，满载），12.0V 核心板状态1：0.50W
硬件参数
掉电检测 1× 断电保护模块（选配），8pin白色端子，间距2.0mm
内存/存储
内存 256MB / 512MB DDR3
存储 256MB NAND FLASH或8GB eMMC
扩展存储 1× microSD（仅NAND FLASH配置评估板支持）
功能
按键 1x CPU RESET按键 1x Maskrom按键 2x用户输入按键 1x电源拨动开关
LED 2x电源指示灯 2x用户可编程指示灯 1x 4G模块指示灯
RTC 1x外置RTC，适配纽扣电池ML2032（3V可充） CR2032（3V不可充）
看门狗 1× 看门狗
接口
I/O 1× 调试串口 / USB · Type-C 1× RS485 · 连接器 3-pin 绿色 1× RS232（DB9） DSMC / FlexBus / FSPI · 板对板 80-pin EXPORT1 排母 2×5-pin EXPORT2 选配 · Mini PCIe 4G / 5G
调试 1× JTAG
USB 1× USB 2.0 OTG · Type-C 2× USB 2.0 Host · Type-A

软件生态

创龙科技（Tronlong） · ARM 开发板
官方文档 tronlong.com/productinfo170.html
系统 Buildroot 2024.02（Linux-6.1.99、Linux-RT-6.1.99）Ubuntu 22.04（Linux-6.1.99、Linux-RT-6.1.99）
官方产品页 官网

评价与评分

创龙科技（Tronlong） · ARM 开发板

应用处理器板

综合评分 34.3
计算性能 36.8
AI 算力 0.0
内存存储 28.0
网络通讯 48.0



接口扩展 27.0
多媒体 34.0
软件生态 36.0
工程可靠 88.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 584 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

创龙科技（Tronlong） · ARM 开发板
待定 淘宝购买
