Kintex-7工业评估板 创龙科技（Tronlong） · FPGA 开发板

总览

创龙科技（Tronlong） · FPGA 开发板

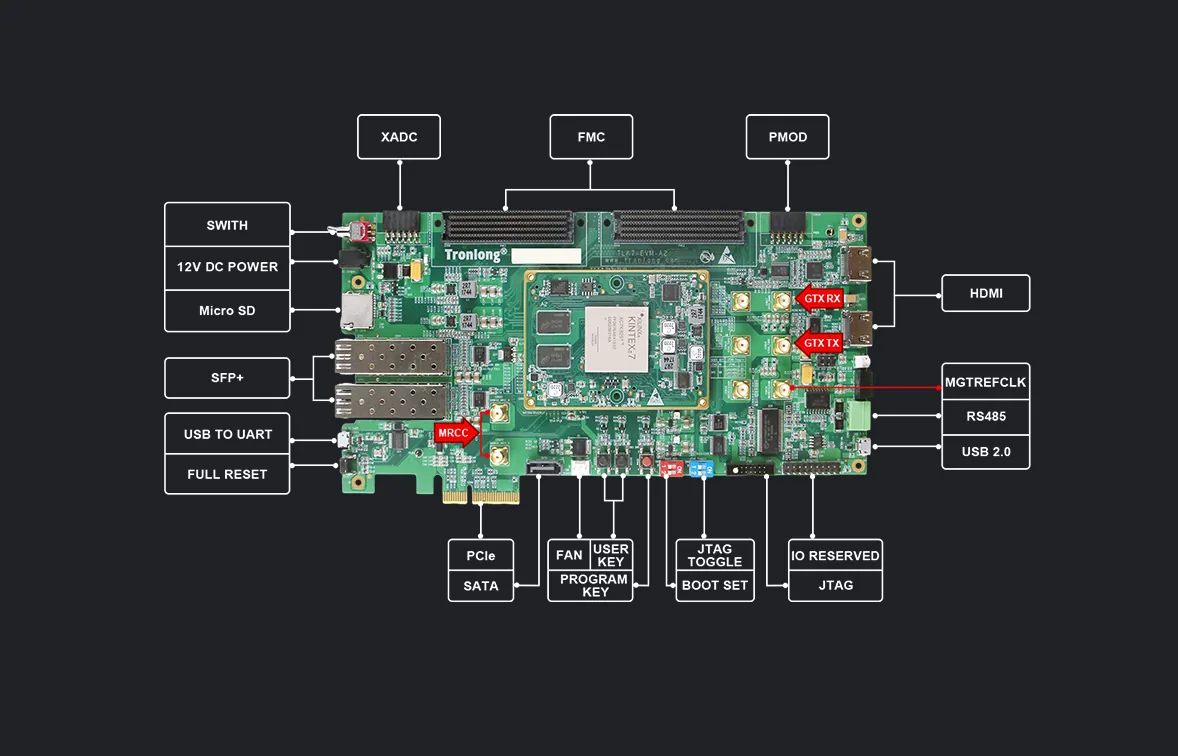

Kintex-7工业评估板

Kintex-7工业评估板，创龙科技工业级开发板

创龙工业FPGA
基础信息
尺寸 58×80 mm 120×232.4 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
功耗 状态1 3.36W，状态2 11.64W
供电 12V直流输入DC-417
资料完整度 高：官网产品页
参数 ↗
内存 512MB~1GB DDR3
存储 QSPI NOR
USB 1× USB 2.0 Micro USB
连接方式 4x 100pin高速B2B连接器间距0.5mm合高5.0mm共400pin
散热 1× 3pin FAN（12V供电）
PCB层数 评估底板6层、核心板12层
官方产品页
Kintex-7工业评估板

详细参数

创龙科技（Tronlong） · FPGA 开发板
内存/存储
内存 512MB / 1GB DDR3
存储 256Mbit SPI NOR FLASH 2Kbit EEPROM
扩展存储 1× microSD 1× SATA · 7-pin
功能
按键 1× 系统复位按键 1× PROGRAM按键 2× 用户输入按键 1× 电源摆动开关
LED 2× 电源指示灯 1× Done指示灯 5× 用户可编程指示灯
音视频
显示 1× HDMI 输出
FPGA 资源
FPGA型号 Xilinx Kintex-7 XC7K325T-2FFG676I
高速收发器 8对GTX串行收发器（10Gbps+）
逻辑单元 326080
查找表 203,800（LUT6）
触发器 407,600
块RAM 445× 36Kb（16,020Kb）
DSP Slice 840
电源
供电 12V直流输入DC-417 DC 9.0V
功耗 评估板12.0V：状态1 3.36W，状态2 11.64W 核心板状态1：0.99W
接口
扩展接口 1× PCIe（x4金手指，GTX引出，共两通道） 2× SFP
I/O 1× 串口 / USB · Micro-B 1× RS485 2× FMC / FMC LPC · 400-pin PMOD 扩展口 12-pin PCIe x4 · 金手指 1× ADC
调试 1× JTAG · 14-pin 2.0mm 间距
USB 1× USB 2.0 · Micro-B
其他接口 1× MRCC，全局参考时钟 1x MGTREFCLK，GTX参考时钟 1x GTX TX 1x GTX RX

软件生态

创龙科技（Tronlong） · FPGA 开发板
官方文档 tronlong.com/productinfo228.html
官方产品页 官网

评价与评分

创龙科技（Tronlong） · FPGA 开发板

FPGA 板

综合评分 69.6
逻辑规模 72.9
片上资源 —



高速接口 63.6
处理器 —
扩展 70.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 40 / 252 名
