RK3568工业评估板-邮票孔 创龙科技（Tronlong） · ARM 开发板

总览

创龙科技（Tronlong） · ARM 开发板

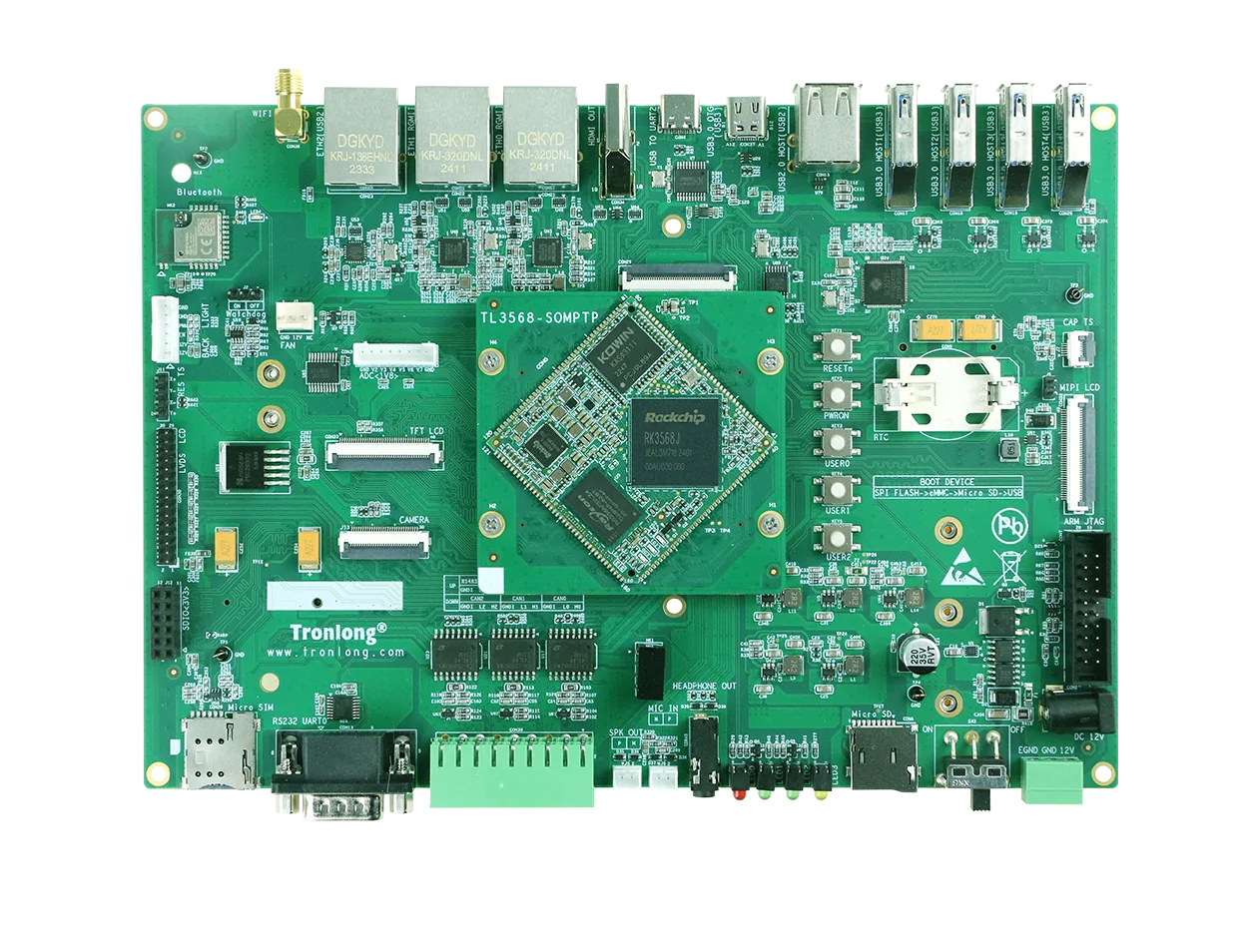

RK3568工业评估板-邮票孔

RK3568工业评估板-邮票孔，创龙科技工业级开发板

创龙RK3568JAI工业ARM
基础信息
芯片型号 RK3568J
尺寸 45×45 mm 150×216 mm
工作温度 -40℃~+85℃（工业级，核心板） 0℃~+80℃
类型 ARM 开发板
功耗 评估板4.20W（状态1，空载）~ 5.64W（状态2，满载），12.0V
供电 12V DC-005电源接口（5.5mm/2.1mm） 12V 3pin绿色端子
参数 ↗
CPU 4× Cortex-A55 @2.0GHz
内存 1~4GB LPDDR4X
网口 1GbE + 100MbE
CPU主频 1.8GHz
存储 8~32GB eMMC
USB 4× USB 3.0 HOST2× USB 2.0 HOST1× USB 3.0 OTG Type-C
官方产品页
RK3568工业评估板-邮票孔

详细参数

创龙科技（Tronlong） · ARM 开发板
SoC Rockchip RK3568J 22nm 四核64位Cortex-A55 1 TOPS 芯片页 →
CPU iCore-3568Q（商用级）：4× Cortex-A55 @ 2.0GHziCore-3568JQ（工规级）：4× Cortex-A55 @ 1.4GHziCore-3568MQ（车规级）：4× Cortex-A55 @ 1.6GHz
GPU iCore-3568Q（商用级）：ARM G52 2EE， 支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1， 内嵌高性能2D加速硬件
VPU 4096x2304@60fps1920x1088@60fps720x576@60fps1920×1080@60fps
ISP 最大宽度 3568
功能
按键 1x POWER ON按键 1x CPU RESET按键 3x用户输入按键 1x电源拨动开关
LED 2x电源指示灯 4x用户可编程指示灯 1x 4G/5G模块指示灯
RTC 1x RTC座，适配纽扣电池ML2032（3V可充） CR2032（3V不可充）
看门狗 1× 看门狗
电源
供电 12V DC-005电源接口（5.5mm/2.1mm） 12V 3pin绿色端子 DC 3.3V
功耗 评估板4.20W（状态1，空载）~ 5.64W（状态2，满载），12.0V 核心板状态1：1.52W
通讯
网络 2× 千兆以太网 RGMII 1× 以太网 MII（USB 2.0拓展，10/100Mbps）
无线通信 1x兼容4G/5G模块（选配，USB 2.0/PCIe 2.0，M.2 B Key） 1x Micro SIM接口 1x Wi-Fi模块（150Mbps） 1x蓝牙5.2主从一体模块（UART接口）
工业接口
工业接口 3× CAN（2x 9pin绿色端子，与RS485共用）
硬件参数
封装 4x 40pin（LCC邮票孔，间距1.0mm） 96pin（LGA平面网格阵列，直径1.0mm），共256pin
内存/存储
内存 1GB / 2GB / 4GB LPDDR4X
存储 8GB / 16GB / 32GB eMMC
扩展存储 1× microSD 1× SDIO（2x 6pin排母） 1× M.2 Key M（PCIe NVMe，选配）
音视频
显示 1× HDMI 输出 1080P@120 / 4K@60 1× MIPI DSI 1080P@60 1× LVDS 1080P@60 1× TFT（1080P@60fps）
接口
扩展接口 1× M.2 PCIe / NVMe（PCIe 3.0 2Lane，M.2 M Key插槽） PCIe 2.0 · M.2 Key B 4G / 5G
I/O 1× 调试串口 / USB · Type-C 1× RS232（DB9接口） 3× RS485（9pin绿色端子，与CAN共用） M.2 Key M（PCIe 3.0 NVMe） M.2 Key B 4G / 5G SDIO · 排母 2×6-pin
调试 1× JTAG ARM
USB 4× USB 3.0 Host 2× USB 2.0 Host 1× USB 3.0 OTG · Type-C
低速总线 1× ADC

软件生态

创龙科技（Tronlong） · ARM 开发板
官方文档 tronlong.com/productinfo145.html
系统 Buildroot 2018.02、2021.11Ubuntu 18.04、20.04Debian 10.13（Linux-4.19.232、Linux-5.10.209、Linux-5.10.226，含Linux-RT）Android 13OpenHarmony v3.2.4翼辉SylixOS V2.3.12麒麟KylinOS Embedded Linux V10 SP1
官方产品页 官网

评价与评分

创龙科技（Tronlong） · ARM 开发板

应用处理器板

综合评分 66.9
计算性能 72.0
AI 算力 40.0
内存存储 63.1
网络通讯 73.0



接口扩展 73.0
多媒体 66.0
软件生态 55.0
工程可靠 88.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 125 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

创龙科技（Tronlong） · ARM 开发板
待定 淘宝购买
