RK3588 + Titan-2工业评估板 创龙科技（Tronlong） · FPGA 开发板

总览

创龙科技（Tronlong） · FPGA 开发板

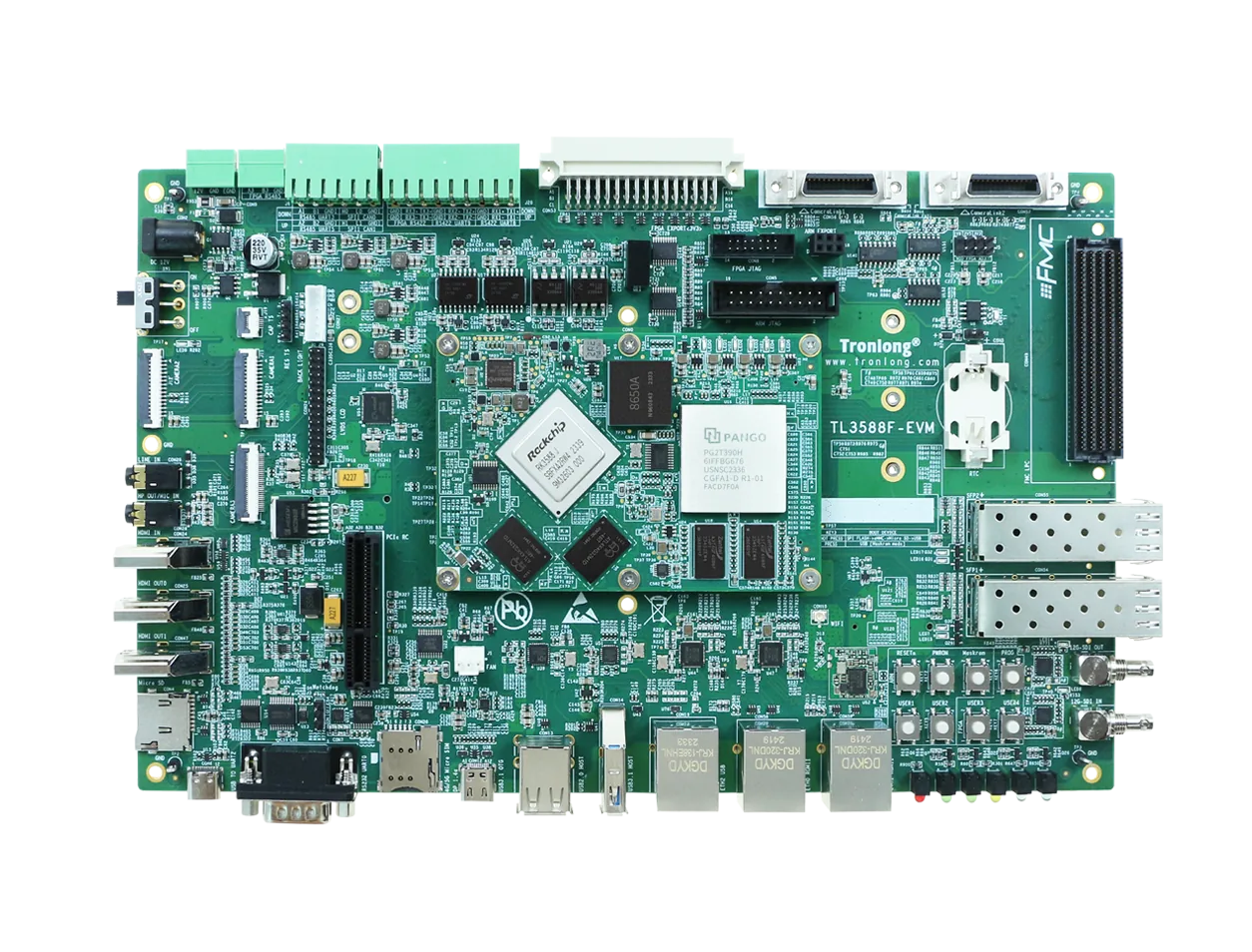

RK3588 + Titan-2工业评估板

RK3588 + Titan-2工业评估板，创龙科技工业级开发板

创龙RK3588JAI工业FPGA
基础信息
芯片型号 RK3588J
尺寸 65×100 mm 160×260 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
功耗 7.56W（状态1）/ 17.04W（状态2）
供电 DC-005 12V直流输入 3pin绿色连接器12V直流输入
参数 ↗
CPU 4× Cortex-A764× Cortex-A55 @1.6GHz
内存 2~16GB LPDDR4X/DDR3
网口 1GbE100MbE10GbE
CPU主频 1.6GHz/1.3GHz
存储 64~128GB eMMCSPI Flash
USB 2× USB 2.0 HOST Type-A（双层）1× USB 3.1 HOST Type-A1× USB 3.1 OTG Type-C（与DP 1.4a共用）
官方产品页
RK3588 + Titan-2工业评估板

详细参数

创龙科技（Tronlong） · FPGA 开发板
SoC Rockchip RK3588J 8nm 4×A76+4×A55 6 TOPS 芯片页 →
CPU 4× Cortex-A764× Cortex-A55最高 1.6GHz
GPU Mali-G610 MP4
VPU 8K@60fps8K@30fps4K@60fps
ISP 集成48MP ISP with HDR&3DNR
功能
按键 ARM端：1x PWRON KEY按键 1x CPU RESET按键 1x Maskrom按键 2x用户输入按键 1x 4G/5G模块指示灯 FPGA端：1x PROG按键 2x用户输入按键 4x用户可编程指示灯 1x电源拨动开关
LED 2x电源指示灯 4x用户可编程指示灯 1x Done指示灯
RTC 1x外置RTC，适配纽扣电池ML2032（3V可充） CR2032（3V不可充）
看门狗 1× 看门狗
通讯
网络 2× 千兆以太网 RGMII · RJ45 1× 以太网（USB 2.0 HOST0总线拓展，10/100Mbps，RJ45接口） 2× SFP+（支持万兆光口模块）
无线通信 1x 4G/5G模块（选配），通过USB 2.0 HUB/PCIe 2.1连接，M.2 B Key插槽 1x Micro SIM接口 1x Wi-Fi模块（150Mbps） 1x蓝牙模块
工业接口
工业接口 2× CAN（通过SPI1拓展，6pin绿色连接器，与RS485接口共用）
电源
供电 DC-005 12V直流输入 3pin绿色连接器12V直流输入
功耗 评估板12.0V：7.56W（状态1）/ 17.04W（状态2） 核心板状态1：3.69W
FPGA 资源
FPGA型号 紫光同创Titan-2 PG2T390H-6IFFBG676（28nm）
逻辑单元 389,760
触发器 487,200
块RAM 480 × 36Kbit（DRM）
DSP Slice 840（APM）
高速收发器 4x HSST（HSST0~HSST3，BANKQR4，速率高达12.5Gbps）
内存/存储
内存 8GB / 16GB+2GB LPDDR4X（ARM）/ DDR3（FPGA）
存储 64GB / 128GB eMMC（ARM） 256Mbit SPI Flash（FPGA）
扩展存储 1× microSD 1× SATA 3.0（6Gb/s） 选配 · M.2 SSD
音视频
显示 2x HDMI OUT（8K@60fps、4K@120fps） 1x DP(DisplayPort) 1.4a（最高8K@30fps，Type-C接口） 1x LVDS LCD（单通道，720P@60fps） 1x 12G-SDI OUT（BNC座）
摄像头 3x CAMERA（MIPI，1x 4Lane+2x 2Lane） 2x CameraLink Base接口（支持Full模式） 4× 摄像头 SDI IN
音频 1× 耳机 / 麦克风 / 音频输入 · 3.5mm 1× Line In · 3.5mm
接口
扩展接口 1× PCIe 2.1 x1 PCIe x4 · 插槽
I/O ARM端：1× 调试串口 / USB · Type-C 2× RS485（与CAN接口共用） 2× RS422 1× RS232（DB9接口） FPGA端：1× RS422（与ARM端RS422接口共用） 1× RS485 FMC 400pin（LPC） PCIe x4插槽（PCIe 2.1 1Lane） M.2 B Key（SATA） M.2 B Key（4G/5G） ARM EXPORT 2x 3pin排母 FPGA EXPORT 3x 16pin欧式端子
调试 1× JTAG ARM 1× JTAG FPGA
USB 2× USB 2.0 Host · Type-A / 双层 1× USB 3.1 Host · Type-A 1× USB 3.1 OTG · Type-C（与DP 1.4a共用）

软件生态

创龙科技（Tronlong） · FPGA 开发板
官方文档 tronlong.com/productinfo128.html
系统 Buildroot 2021.11(Linux-5.10.209、Linux-RT-5.10.209)Ubuntu 20.04(Linux-5.10.209、Linux-RT-5.10.209)
官方产品页 官网

评价与评分

创龙科技（Tronlong） · FPGA 开发板

FPGA 板

综合评分 72.0
逻辑规模 74.8
片上资源 57.1



高速接口 86.0
处理器 73.5
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 34 / 252 名
