RK3588 + Titan-2 核心板 创龙科技（Tronlong） · FPGA 开发板

总览

创龙科技（Tronlong） · FPGA 开发板

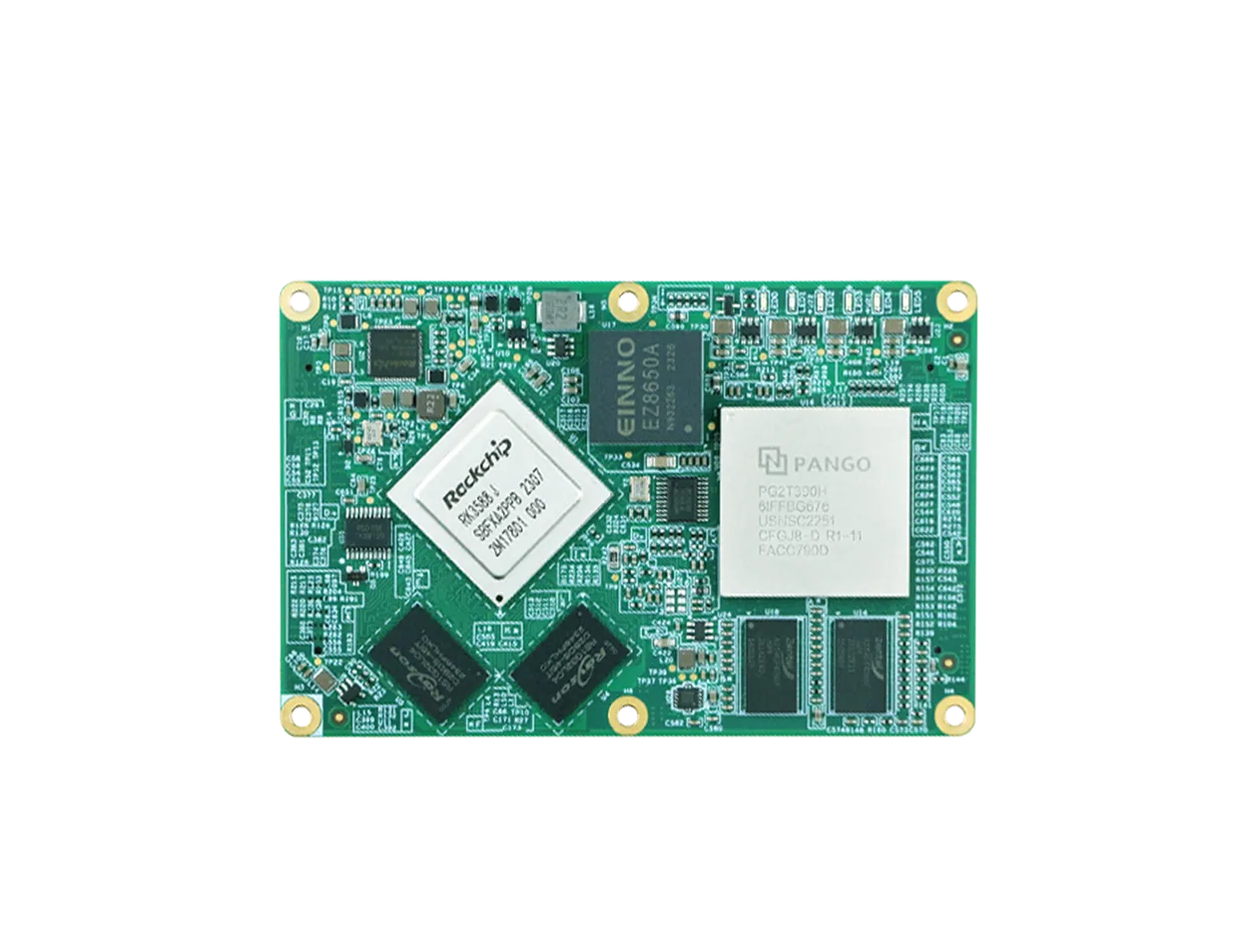

RK3588 + Titan-2 核心板

RK3588 + Titan-2工业核心板，创龙科技工业级核心板

创龙RK3588JAI工业FPGA
基础信息
芯片型号 RK3588J
尺寸 65×100 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
功耗 3.69W（状态1）/ 12.06W（状态2）
供电 核心板9.0V
参数 ↗
CPU 4× Cortex-A764× Cortex-A55 @1.6GHz
内存 2~16GB LPDDR4X/DDR3
网口 1GbE
CPU主频 1.6GHz/1.3GHz
存储 64~128GB eMMCSPI Flash
USB 3× USB 3.1 Gen1（2路OTG+1路HOST）2× USB 2.0 HOST
官方产品页
RK3588 + Titan-2 核心板

详细参数

创龙科技（Tronlong） · FPGA 开发板
SoC Rockchip RK3588J 8nm 4×A76+4×A55 6 TOPS 芯片页 →
CPU 4× Cortex-A764× Cortex-A55最高 1.6GHz
GPU Mali-G610 MP4
VPU 8K@60fps8K@30fps4K@60fps
ISP 集成48MP ISP with HDR&3DNR
内存/存储
内存 8GB / 16GB+2GB LPDDR4X（ARM）/ DDR3（FPGA）
存储 64GB / 128GB eMMC（ARM） 256Mbit SPI Flash（FPGA）
扩展存储 2x SDMMC/SDIO（SD3.0、MMC4.51） 3x SATA 3.0
功能
LED ARM端：1x电源指示灯 2x用户可编程指示灯 FPGA端：1x Done指示灯 2x用户可编程指示灯
音视频
显示 2× HDMI 输出 / eDP（HDMI 8K@60fps、4K@120fps，eDP 4K@60fps，复用） 2× DP 输出（DP 1.4a，最高8K@30fps） 1× MIPI DSI（最高4K@60fps） 1× BT.1120（最高1080P@60fps）
摄像头 2× MIPI CSI（MIPI DPHY V1.2，每路4Lane） 1× DVP 摄像头（8/10/12/16bit）
音频 2x I2S(I2S0/I2S1)（8通道） 2x I2S(I2S2/I2S3)（2通道） 2x SPDIF 2x PDM（8通道） 2x I2S(I2S0/I2S1)，8通道，支持I2S/PCM/TDM，分辨率范围为16bit~32bit，采样频率高达192KHz
通讯
网络 2× 千兆以太网 GMAC / RGMII / RMII
FPGA 资源
FPGA型号 紫光同创Titan-2 PG2T390H-6IFFBG676（28nm）
逻辑单元 389,760
触发器 487,200
块RAM 480 × 36Kbit（DRM）
DSP Slice 840（APM）
高速收发器 4x HSST（HSST0~HSST3，BANKQR4，速率高达12.5Gbps）
接口
扩展接口 3× PCIe 2.1（仅RC模式，每路1Lane）
I/O 10× 串口（UART0~UART9） 2x 240pin B2B连接器（共480pin） 单端（7个），差分对（75对），共157个IO 备注：核心板引出BANKL6 BANKL4 BANKL3的所有IO，并额外引出BANKL7的7个IO
USB 3× USB 3.1 Gen 1（2路OTG+1路HOST） 2× USB 2.0 Host
低速总线 9× I2C 3× SPI 16× PWM 1× SAR ADC 5 通道
其他接口 PCIe SATA 480Mbps 12Mbps 1.5Mbps
电源
供电 核心板9.0V
功耗 9.0V：3.69W（状态1）/ 12.06W（状态2）

软件生态

创龙科技（Tronlong） · FPGA 开发板
官方文档 tronlong.com/productinfo134.html
系统 Buildroot 2021.11(Linux-5.10.209、Linux-RT-5.10.209)Ubuntu 20.04(Linux-5.10.209、Linux-RT-5.10.209)
官方产品页 官网

评价与评分

创龙科技（Tronlong） · FPGA 开发板

FPGA 板

综合评分 70.1
逻辑规模 74.8
片上资源 57.1



高速接口 80.2
处理器 73.5
扩展 55.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 38 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

创龙科技（Tronlong） · FPGA 开发板
待定 淘宝购买
