XCZU7EV工业评估板 创龙科技（Tronlong） · FPGA 开发板

总览

创龙科技（Tronlong） · FPGA 开发板

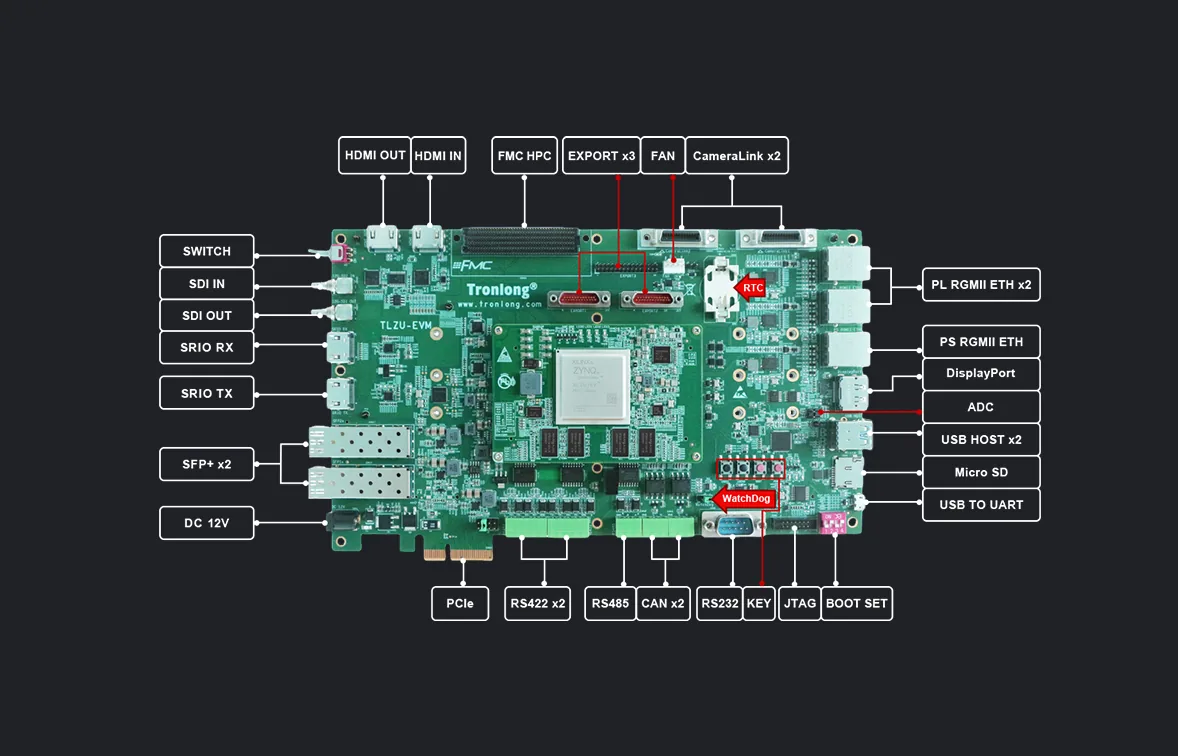

XCZU7EV工业评估板

XCZU7EV工业评估板，创龙科技工业级开发板

创龙XCZU7EV工业FPGA
基础信息
芯片型号 XCZU7EV
尺寸 65×100 mm 160×260 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
功耗 12V，1.25A，15W
供电 DC-005 12V直流输入
参数 ↗
CPU 4× Cortex-A53 @1.5GHz2× Cortex-R5
内存 4GB DDR4
网口 1GbE + 10GbE
CPU主频 1.5GHz
存储 128MB eMMCSPI Flash
USB 2× USB 3.0 HOST（经HUB扩展，PS端）
官方产品页
XCZU7EV工业评估板

详细参数

创龙科技（Tronlong） · FPGA 开发板
SoC MPSoC XCZU7EV-2FFVC1156I ARM 64-bit 芯片页 →
CPU 4× Cortex-A53 @ 1.5GHz / 2× Cortex-R5
通讯
网络 1× PS RGMII ETH 2× PL RGMII ETH（10/100/1000M） 2× SFP+光口（万兆）
功能
按键 1× PS端电源复位按键 1× PS端系统复位按键 1× PS端用户输入按键 1× PL端用户输入按键 1× 电源摆动开关
LED 2× 电源指示灯 1× PL端DONE灯 3× PS端用户可编程指示灯 1× PL端用户可编程指示灯
RTC 1x RTC座，适配纽扣电池ML2032（3V可充） CR2032（3V不可充）
看门狗 1× 看门狗
工业接口
工业接口 2× CAN
硬件参数
启动模式 1x 4bit启动方式选择拨码开关
时钟 PS端：33.33MHz
电源
供电 DC-005 12V直流输入
功耗 12V，1.25A，15W 核心板状态1：4.68W 评估板状态1：9.48W
FPGA 资源
高速收发器 20对16Gbps+GTH
内存/存储
内存 4GB DDR4（PS） 4GB DDR4（PL）
存储 8GB eMMC 128MB SPI Flash（PS端）
扩展存储 1× Micro SD（PS端） 1× PS SATA接口 2× PL SATA接口（M.2 B Key，最高6Gbps）
音视频
显示 1× HDMI OUT（4K@60fps，PL端） 1× DisplayPort（4K@30fps，PS端） 1× SDI OUT（4K@60fps，PL端）
接口
扩展接口 1× PCIe Gen3 x4 · 金手指（8Gb/s，PL端）
I/O 1× FMC HPC（400pin，1.27mm） 1× PCIe Gen3 x4金手指 3× M.2 B Key（SATA，PS 1个+PL 2个） 2× 15pin IO排针（2.0mm） 2× 25pin微矩形连接器 PS 端 1× 调试串口 / USB · Micro-B 1× RS232（DB9，PL端） 1× RS485（PS端） 2× RS422（PL端）
调试 1× JTAG · 14-pin 2.0mm 间距
USB 2× USB 3.0 Host（经HUB扩展，PS端）
低速总线 1× ADC（排针接口，2x 2pin规格）

软件生态

创龙科技（Tronlong） · FPGA 开发板
官方文档 tronlong.com/productinfo192.html
系统 U-Boot 2022.01Linux 5.15.36Yocto 3.4(honister)PetaLinux 2022.2
