ALINX ACKU5 ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX ACKU5

Xilinx Kintex UltraScale+ FPGA 核心板 SOM PCIE3.0 GTY XCKU5P ACKU5

ALINXXCKU5PFPGA
基础信息
芯片型号 XCKU5P
尺寸 80×60×9.6 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 12V（通过底板供电）
资料完整度 高：官网产品参数表
参数 ↗
内存 1~2GB DDR4
存储 32MB Flash
PCB层数 14层
连接方式 2× 240pin板间连接器（扩展出179个IO，电平可修改）
PCB 14 层 PCB
内存类型 DDR4
官网产品页

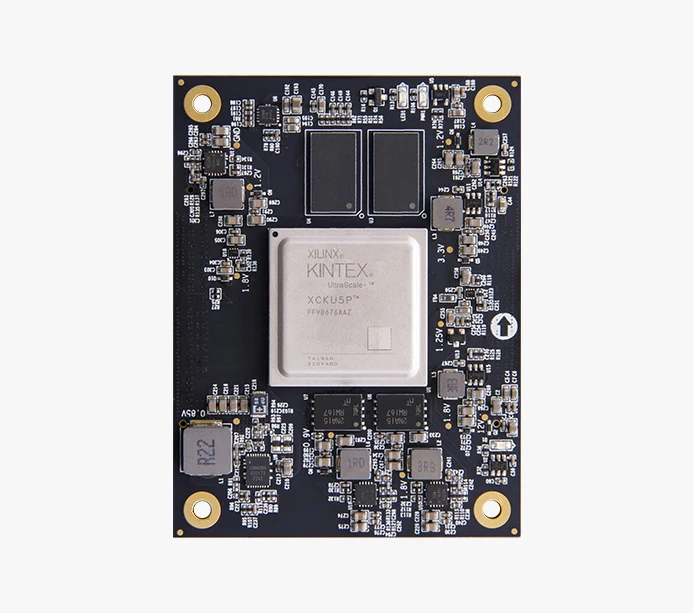

ALINX ACKU5 3 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XCKU5P 芯片页 →
CPU / GPU / NPU 信息待补
内存/存储
内存 2GB DDR4（2片1GB，32bit）
存储 64MB QSPI Flash（2片32MB） 32MB SPI Flash
功能
LED 1× 电源指示灯（PWR1） 1× 配置LED灯（D1） 1× 用户指示灯（LED1）
电源
供电 +12V（通过底板供电）
硬件参数
时钟 2× 200MHz差分晶振（DDR4控制器及FPGA逻辑参考时钟）
接口
I/O 2× 板对板 240-pin（179个IO）
FPGA 资源
逻辑单元 475K
触发器 434K
查找表 217K
高速收发器 GTY 28Gb/s x16
分布式RAM 6.1Mb
块RAM 16.9Mb
UltraRAM 18.0Mb
DSP Slice 1,824
用户IO HP IOs 96+HD IOs 70
FPGA型号 XCKU5P-2FFVB676I

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/680
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 64.4
逻辑规模 77.0
片上资源 68.7



高速接口 67.2
处理器 —
扩展 27.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 66 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥5499 淘宝购买
