ALINX ACU11EG ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX ACU11EG

Xilinx Zynq UltraScale+ MPSoC SOM FPGA 核心板 AI XCZU11EG ACU11EG

ALINXXCZU11EGFPGA
基础信息
芯片型号 XCZU11EG
尺寸 80×60×7.1 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 12V
资料完整度 高：官网产品参数表
参数 ↗
CPU 4× Cortex-A53
内存 4GB DDR4
存储 64MB eMMC
GPU Mali-400 MP2
芯片接口 PCIe Gen2 x42x USB3.0SATA 3.1DisplayPort4x Tri-mode Gigabit Ethernet
PCB层数 16层
官网产品页

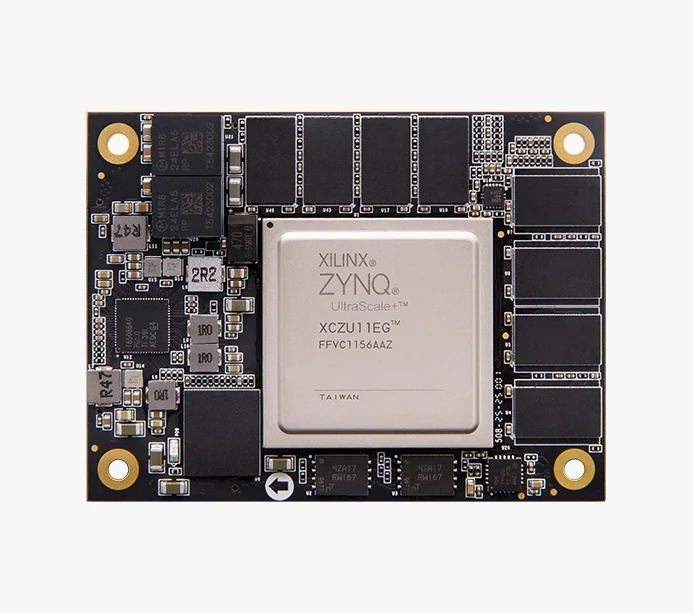

ALINX ACU11EG 4 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XCZU11EG 芯片页 →
CPU 4× Cortex-A53
GPU Mali-400 MP2
内存/存储
内存 PS端4GB PL端4GB（各64bit） DDR4
存储 32GB eMMC 64MB QSPI Flash 64MB SPI Flash
硬件参数
时钟 32.768kHz无源晶体（PS RTC） 33.333MHz单端晶振（PS系统时钟） 200MHz晶振（PL系统时钟、DDR4参考时钟）
电源
供电 12V
FPGA 资源
FPGA型号 XCZU11EG-2FFVC1156I
逻辑单元 653K
触发器 597K
查找表 299K
块RAM 21.1Mb
DSP Slice 2928
用户IO HP I/O 134个 HD I/O 46个
高速收发器 16.3Gb/s x16
UltraRAM 80 块（22.5Mb）
接口
I/O 4× 板对板 120-pin 0.5mm 间距（松下）

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/923
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 62.3
逻辑规模 80.4
片上资源 77.5



高速接口 63.8
处理器 50.4
扩展 15.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 83 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥12999 淘宝购买
