ALINX · FPGA 开发板ALINX AX7103

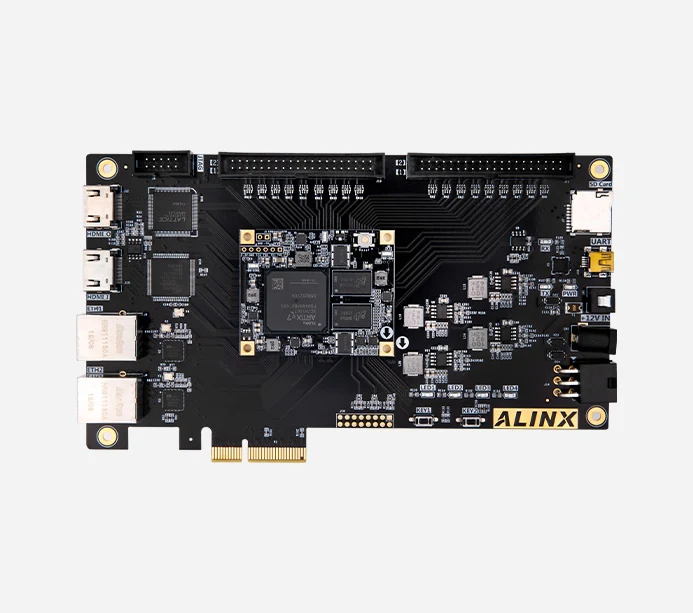

ALINX黑金Xilinx Artix7 FPGA开发板 PCIE XC7A100T AX7103
ALINXXC7A100TFPGA
基础信息
芯片型号
XC7A100T
尺寸
55×45 mm
188×110.8 mm
类型
FPGA 开发板
供电
12V/3A供电
资料完整度
高:官网产品参数表
品牌
ALINX
参数 ↗
内存
512MB~1GB DDR3
网口
2× 1GbE
存储
16MB Flash
USB
1× Uart转USB
PCB层数
核心板10层+扩展板4层
PCB
核心板 10 层 PCB
4 图 详细参数
ALINX · FPGA 开发板
SoC
Xilinx XC7A100T
芯片页 →
CPU / GPU / NPU 信息待补
| 硬件参数 | |
| 时钟 | 2个LVDS有源差分晶振:200MHz(系统时钟) 125MHz(GTP参考时钟) |
|---|---|
| 接口 | |
| 扩展接口 | 1× PCIe 2.0 x4 |
|---|---|
| I/O | 2× 扩展口 40-pin 2.54mm 间距 |
| 调试 | JTAG · 10-pin 2.54mm 间距 |
| USB | 1× USB 调试串口 |
| 通讯 | |
| 网络 | 2× 千兆以太网 · RJ45 |
|---|---|
| 音视频 | |
| 显示 | 1× HDMI 输出(1080P@60Hz,支持3D) |
|---|---|
| 功能 | |
| 按键 | 2个用户按键 |
|---|---|
| LED | 核心板1个LED+扩展板4个LED |
| 电源 | |
| 供电 | 12V/3A供电 |
|---|---|
| FPGA 资源 | |
| 逻辑单元 | 101,440 |
|---|---|
| 触发器 | 126,800 |
| 块RAM | 4860Kbit |
| 用户IO | HR IO:3.3V 180个 1.5V 15个 |
| 高速收发器 | 4路GTP(每路最高6.6Gb/s) |
| 速度等级 | -2 |
| FPGA型号 | XC7A100T-2FGG484I |
| DSP Slice | 240 |
| 温度等级 | 工业级 |
| 查找表 | 63,400(LUT6) |
| 内存/存储 | |
| 内存 | 1GB DDR3(2片512MB) |
|---|---|
| 存储 | 16MB QSPI Flash 16MB / 128MB SPI Flash |
| 扩展存储 | 1× microSD(支持SD模式和SPI模式) |
