ALINX AX7101 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

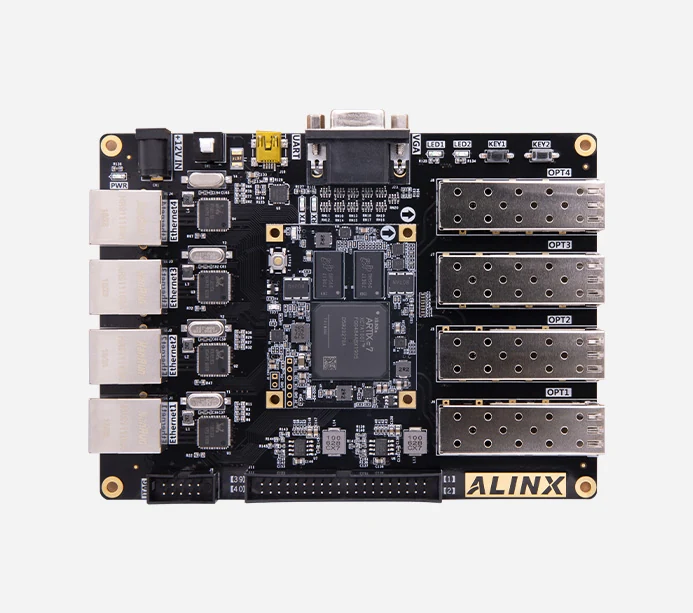

ALINX AX7101

ALINX黑金Xilinx Artix7 FPGA开发板 光纤7100 XC7A100T AX7101

ALINXXC7A100TFPGA
基础信息
芯片型号 XC7A100T
尺寸 55×45 mm 150×110 mm
类型 FPGA 开发板
供电 12V/3A供电
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 512MB~1GB DDR3
网口 4× 1GbE
存储 16MB Flash
USB 1× Uart转USB
PCB层数 核心板10层+扩展板4层
PCB 核心板 10 层 PCB
官网产品页
ALINX AX7101 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7A100T 芯片页 →
CPU / GPU / NPU 信息待补
通讯
网络 4× 千兆以太网 · RJ45
接口
扩展接口 4× SFP
I/O 1× 扩展口 40-pin 2.54mm 间距
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口
音视频
显示 1× VGA（16位色，RGB565）
功能
按键 2个用户按键
LED 核心板1个LED+扩展板2个LED
电源
供电 12V/3A供电
FPGA 资源
逻辑单元 101,440
触发器 126,800
块RAM 4860Kb
用户IO HR IO：3.3V 180个 1.5V 15个 可调电压IO 100个
速度等级 -2
高速收发器 4× GTP，每路高达 6.6Gb/s，适合光纤通信和 PCIe 数据通信
DSP Slice 240
温度等级 工业级
内存/存储
内存 1GB DDR3（2片512MB）
存储 16MB QSPI Flash 16MB / 128MB SPI Flash
硬件参数
时钟 200MHz（系统时钟） 125MHz（GTP收发器）LVDS有源差分晶振

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/494
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 49.8
逻辑规模 60.2
片上资源 40.9



高速接口 49.2
处理器 —
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 154 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥2499 淘宝购买
