ALINX AX7050 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

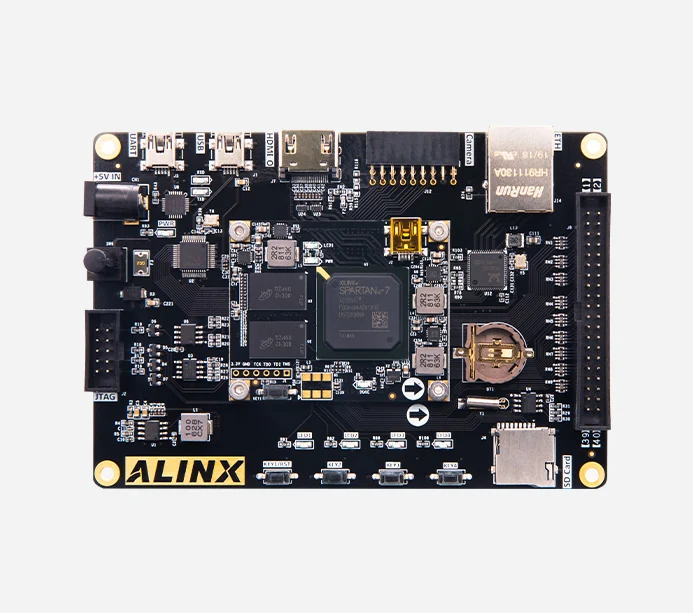

ALINX AX7050

Xilinx Spartan-7 FPGA 开发板 XC7S50 黑金

ALINXXC7S50FPGA
基础信息
芯片型号 XC7S50
尺寸 55×45 mm 130×90 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
供电 5V/2A供电
资料完整度 高：官网产品参数表
参数 ↗
内存 1GB DDR3
网口 1× 1GbE
存储 16MB Flash
USB 1× USB 2.01× USB Uart
PCB层数 核心板8层+扩展板4层
PCB 核心板 8 层 PCB
官网产品页
ALINX AX7050 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7S50 芯片页 →
CPU / GPU / NPU 信息待补
接口
I/O 1× 扩展口 40-pin（2.54mm间距，34个IO）
调试 有
USB 1× USB 2.0 1× USB 调试串口
通讯
网络 1× 千兆以太网
功能
RTC 1个RTC实时时钟，配有电池座（CR1220）
按键 4个用户按键
LED 5个LED灯（1个在核心板，4个在扩展板）
硬件参数
时钟 1个50M有源晶振
电源
供电 5V/2A供电
内存/存储
内存 1GB DDR3（32bit）
存储 16MB QSPI Flash
扩展存储 1× Micro SD+支持SPI模式
FPGA 资源
逻辑单元 52,160
速度等级 -1
触发器 65,200
DSP Slice 120个
块RAM 2700Kb
用户IO 扩展IO 114个（其中电压可调IO 75个）
LVDS差分对 37 对
温度等级 工业级
音视频
显示 1× HDMI 输出
摄像头 1× 摄像头

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/279
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 39.0
逻辑规模 50.6
片上资源 32.3



高速接口 17.9
处理器 —
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 203 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥1799 淘宝购买
