ALINX DZ2 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

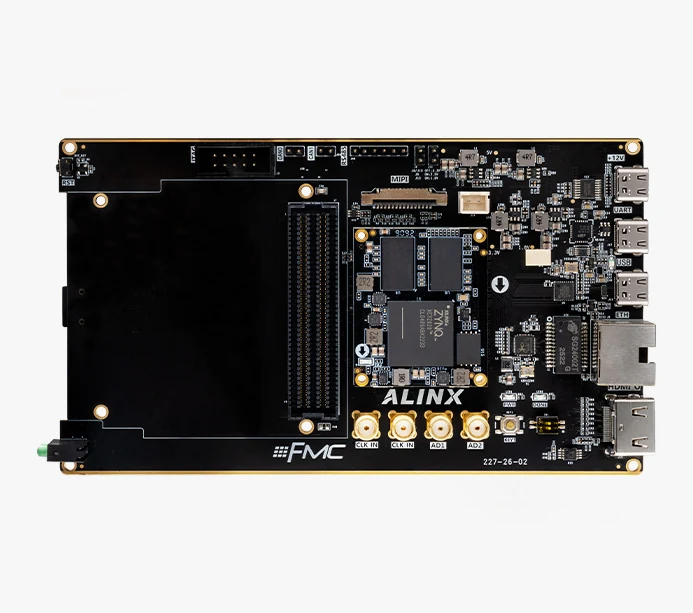

ALINX DZ2

AMD Xilinx Zynq7000 XC7Z020 FPGA开发板 ARM PYNQ DZ2

ALINXXC7Z020FPGA
基础信息
芯片型号 XC7Z020
尺寸 42×35 mm 155×90 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V电压输入
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9
内存 512MB~1GB DDR3
网口 1× 1GbE
存储 32MB Flash
USB 1× USB 2.0 OTG Type-C1× USB Uart（Uart转USB调试）
芯片品牌 AMD / Xilinx
官网产品页
ALINX DZ2 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7Z020 ARM 32-bit 芯片页 →
CPU 2× Cortex-A9
内存/存储
内存 1GB DDR3（核心板2× 512MB，32bit）
存储 32MB QSPI Flash 32MB SPI Flash
扩展存储 1× microSD
通讯
网络 1× 千兆以太网
工业接口
工业接口 2× CAN
功能
RTC DS1338 RTC（支持日历及掉电保持）
板载传感器 LM75温度传感器
按键 1× 按键
LED 2× 用户LED
电源
供电 +12V电压输入
FPGA 资源
FPGA型号 XC7Z020-2CLG400I
逻辑单元 85K
触发器 106,400
查找表 53,200
DSP Slice 220
块RAM 4.9Mb
接口
I/O 1× USB 调试串口 2× RS485 1× FMC LPC（36对差分信号）
调试 1× JTAG
USB 1× USB 2.0 OTG · Type-C 1× USB 调试串口 / 调试
低速总线 4× AD输入（2路外部模拟采集，2路板载电源电压电流监测）
音视频
显示 1× HDMI 输出 1080P@60

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/1073
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 43.0
逻辑规模 57.7
片上资源 39.8



高速接口 17.9
处理器 28.1
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 181 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥2699 淘宝购买
