ALINX AXW104 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

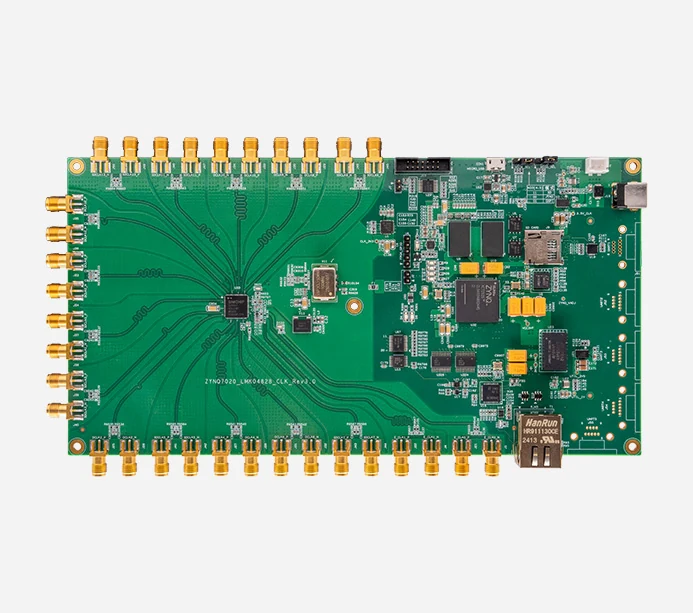

ALINX AXW104

Xilinx Zynq 7000 Soc XC7Z020 LMK04828 工业级时钟同步板卡14对差分时钟输出 AXW104

ALINXXC7Z020FPGA
基础信息
芯片型号 XC7Z020
尺寸 230×120.1 mm
类型 FPGA 开发板
供电 12V
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
CPU 2× Cortex-A9
内存 1~2GB DDR3
网口 1× 1GbE
存储 32MB Flash
USB 1× USB-UART（PS端）
芯片品牌 AMD / Xilinx
官网产品页
ALINX AXW104 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7Z020 ARM 32-bit 芯片页 →
CPU 2× Cortex-A9
通讯
网络 1× 千兆以太网
接口
I/O 5× 串口（PL端，J30J连接器） 1× USB 调试串口（PS端） J30J连接器（PL端5路Uart） 4个GPIO
调试 JTAG · 14-pin
USB 1× USB 调试串口（PS端）
功能
LED 4× LED灯
电源
供电 12V
FPGA 资源
FPGA型号 XC7Z020-2CLG400I
速度等级 -2
逻辑单元 85K
查找表 53,200
DSP Slice 220
块RAM 4.9Mb
触发器 106,400
温度等级 -40℃ ~ +85℃
内存/存储
内存 2GB DDR3（PS端2片1GB）
存储 64MB QSPI Flash（2片32MB） 64MB SPI Flash
扩展存储 microSD（支持SDIO模式）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/1059
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 37.9
逻辑规模 57.7
片上资源 39.8



高速接口 20.4
处理器 28.1
扩展 23.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 211 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥25000 淘宝购买
