ALINX · FPGA 开发板

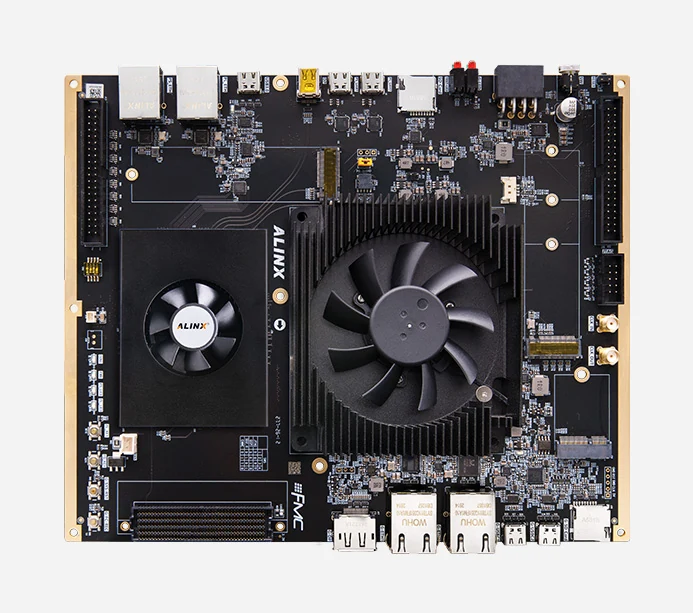

ALINX HEA11

ALINX AMD Zynq UltraScale+ MPSoC XCZU11EG FPGA +GPU 异构 AI 计算开发板 HEA11

ALINXXCZU11EGFPGA
基础信息
芯片型号 XCZU11EG
尺寸 80×60 mm 230×190 mm
类型 FPGA 开发板
供电 12V（最大25A）
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
CPU 4× Cortex-A53
内存 4~8GB DDR4
网口 2× 1GbE
存储 64MB eMMC
USB 1× USB 3.0 OTG TYPE C（MPSoC端）2× USB 3.2 Type-C（AGX Orin/Thor GPU端）2× Type-C UART调试（PS/PL各1路）1× Type-C UART调试（AGX Orin/Thor端）
GPU Mali-400 MP2
官网产品页
ALINX HEA11 2 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU11EG 芯片页 →
CPU 4× Cortex-A53
GPU Mali-400 MP2
FPGA 资源
FPGA型号 XCZU11EG-2FFVC1156I
逻辑单元 653K
触发器 597K
查找表 299K
DSP Slice 2928
块RAM 21.1Mb
高速收发器 16× GTH（16.3 Gbps）
UltraRAM 80 块（22.5Mb）
通讯
网络 2× 千兆（PS端和PL端各1路） 1× 10G（仅适用AGX模块） 1× 5G（仅适用Thor模块）
无线通信 1× M.2 KEY-E接口（用于连接Wi-Fi/BT模块）
功能
按键 2× 按键（系统复位+强制恢复）（GPU端）
LED 4× 用户LED指示灯 1× 电源指示灯 1× DONE配置指示灯（MPSoC侧） 1× 用户LED指示灯
硬件参数
启动模式 JTAG / QSPI / SD / eMMC（4位拨码开关选择）
电源
供电 +12V（最大25A）
音视频
显示 1× DP 4K@30
内存/存储
内存 8GB DDR4（PS 4GB+PL 4GB，核心板）
存储 32GB eMMC 64MB QSPI Flash（核心板） 32MB / 64MB SPI Flash
扩展存储 1× M.2（PCIEx1，最高5Gbps，接SSD） 1× M.2 Key M（NVMe SSD，AGX为PCIe x4，Thor为PCIe x2） 1× microSD（仅适用AGX模块）
接口
扩展接口 FPGA与AI模块PCIe Gen3 x8互联 1× M.2（PCIEx1） 1× M.2 KEY-M（AGX为PCIe x4，Thor为PCIe x2）
I/O 1× FMC HPC 1× 扩展口 40-pin 2.54mm 间距（MPSoC端） 1× GPIO · 连接器 40-pin（AGX Orin/Thor端） M.2 Key E M.2（PCIEx1 SSD） 2× USB 调试串口（PS和PL各1路，Type-C） 1× USB 调试 · Type-C（AGX Orin/Thor）
调试 1× JTAG · 10-pin 2.54mm 间距
USB 1× USB 3.0 OTG · Type-C（MPSoC端） 2× USB 3.2 · Type-C（AGX Orin/Thor GPU端） 2× USB 调试串口 / 调试 · Type-C（PS/PL各1路） 1× USB 调试串口 / 调试 · Type-C（AGX Orin/Thor端） 2× USB 3.2 Host · Type-C

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/1070
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 75.6
逻辑规模 80.4
片上资源 77.5



高速接口 96.6
处理器 50.4
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 20 / 252 名
