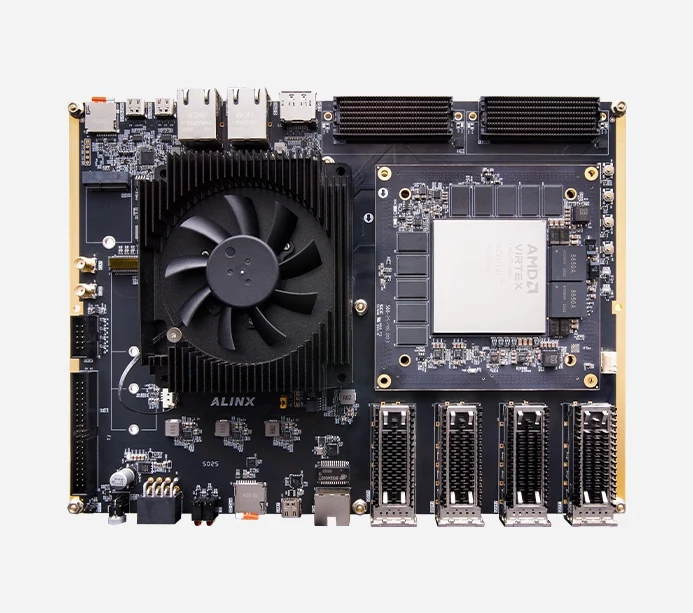

ALINX HEA13

ALINX 黑金 AMD Xilinx Virtex Ultrascale+ XCVU13P + NVIDIA Jetson AGX Ori

ALINXXCVU13PFPGA
基础信息
芯片型号 XCVU13P
尺寸 106×106 mm 271×200 mm
工作温度 -40℃~+85℃(工业级,核心板)
类型 FPGA 开发板
供电 12V(最大25A)
资料完整度 高:官网产品参数表
官网产品页

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCVU13P 芯片页 →
GPU NVIDIA Ampere1024 CUDA 核心
视频解码 H.2651×8K@30 / 2×4K@60 / 4×4K@30
视频编码 H.2651×4K@60 / 3×4K@30 / 6×1080P@60
接口
扩展接口 FPGA与AI模块PCIe Gen3 x8互联 1× M.2 KEY-M(SSD NVME)
I/O 1× 串口 / USB · Type-C 1× 调试串口 · 3-pin 2.54mm 间距(AGX Orin/Thor) 2× FMC+(FPGA端) 1× GPIO · 连接器 40-pin M.2 Key E(AGX Orin/Thor端)
调试 1× JTAG · 10-pin 2.54mm 间距
USB 2× USB 3.2 · Type-C(AGX Orin/Thor GPU端) 1× USB 调试串口 / 调试 · Type-C(FPGA端) 2× USB 3.2 Host · Type-C
通讯
网络 1× 千兆 1× 10G RJ45(仅适用AGX模块) 1× 5G RJ45(仅适用Thor模块)
无线通信 1× M.2 KEY-E接口(用于连接Wi-Fi/BT模块)
音视频
显示 1× DP(最高4K@30Hz或1080P@60Hz)
电源
供电 +12V(最大25A)
FPGA 资源
FPGA型号 XCVU13P-2FHGB2104I
逻辑单元 3,780K
触发器 3,456K
查找表 1,728K
块RAM 94.5Mb
UltraRAM 360Mb
DSP Slice 12,288
用户IO 377
高速收发器 76× GTY(28.21Gbps)
内存/存储
内存 20GB DDR4(核心板)
存储 256MB QSPI Flash 256MB SPI Flash
扩展存储 1× microSD(FPGA端) 1× microSD(AGX Orin/Thor) 1× M.2 Key M NVMe SSD
功能
按键 3× 按键(FPGA端) 2× 按键(系统复位+恢复)(GPU端)
LED 1× 用户LED指示灯(内置1个DONE灯和1个用户灯) 1× 用户LED指示灯

软件生态

ALINX · FPGA 开发板

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 88.3
逻辑规模 96.1
片上资源 95.0



高速接口 100.0
处理器 —
扩展 48.0
按复核参数、固定标尺计算,只和同类比;悬停分数看依据,「—」表示资料没写 FPGA 板内第 8 / 252 名
