LubanCat-1-BTB 野火(EmbedFire) · ARM SBC

总览

野火(EmbedFire) · ARM SBC

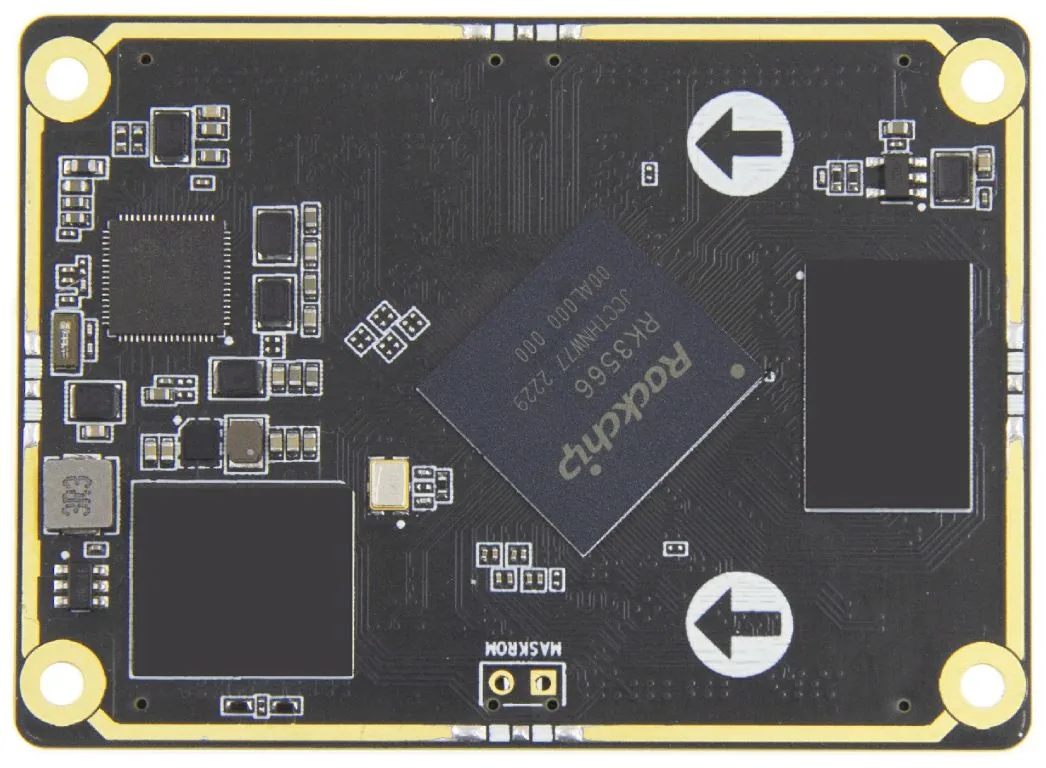

LubanCat-1-BTB

LubanCat-1-BTB，野火鲁班猫系列ARM 单板机

野火RK3566AIARM
基础信息
芯片型号 RK3566
尺寸 62×45 mm 137×82 mm
类型 ARM 单板机
功耗 主电源工作电流0.5 A（12V供电，典型）
供电 核心板5V；底板12V DC
资料完整度 高：官方硬件介绍
参数 ↗
CPU 4× Cortex-A55 @1.8GHz
内存 1~8GB LPDDR4/LPDDR4X
网口 1× 1GbE
CPU主频 1.8GHz
存储 8~128GB eMMC
GPU Mali-G52 2EE
官方硬件介绍
LubanCat-1-BTB

详细参数

野火(EmbedFire) · ARM SBC
SoC Rockchip RK3566 22nm ARM 64-bit 0.8 TOPS 芯片页 →
CPU 4× Cortex-A55 @1.8GHz
GPU Mali-G52 2EE
ISP 8MP ISPHDR
GPU API OpenGL ES 1.1 / 2.0 / 3.2OpenCL 2.0Vulkan 1.1
通讯
网络 1× 千兆以太网
无线通信 Nano SIM卡座，需要搭配4G/5G模块才能使用 板载Wi-Fi蓝牙模块RTL8821CU，支持Wi-Fi 5 BT 4.2
电源
供电 核心板5V；底板12V DC
功耗 主电源工作电流0.5 A（12V供电，典型）
内存/存储
内存 1GB / 2GB / 4GB / 8GB LPDDR4 / LPDDR4X
存储 8GB / 32GB / 64GB / 128GB eMMC
扩展存储 支持Micro SD（TF）卡启动系统，最高支持512GB
功能
按键 PWR(开关机)按键 RST(Reset)按键 REC(Recovery)按键 SARADC用户按键 IRM-V838M3-C/TR1红外遥控接收头
LED 电源指示灯1个、用户指示灯3个
RTC RTC电池接口（2Pin 1.25mm）
接口
扩展接口 1× Mini PCIe（PCIe 2.0 x 1，最高5Gbps，可复用为msata）
I/O 1× Debug串口（UART2） 2× LVTTL串口（UART7&UART9） 2× RS232（UART3&UART4） 2× RS485（UART1&UART6） BTB 320个引脚（0.5mm间距，公座SGDBM-05-80P-H10） BTB引出320个引脚，0.5mm间距，引出全部IO
低速总线 2× I2C
音视频
显示 1× HDMI 2.0（立式标准，最大4K@60Hz） 1× MIPI DSI / LVDS 1× eDP 1.3（最高2560x1600@60Hz）
摄像头 2× MIPI CSI 2 lanes · FPC / 排母 24-pin 0.5mm 间距
音频 1× 音频输出 · 3.5mm（绿） 1× 音频输入 · 3.5mm（红） 1× 麦克风 1× 喇叭（可接1W）

软件生态

野火(EmbedFire) · ARM SBC
官方文档 doc.embedfire.com/linux/rk356x/quick_start/zh/latest/quick_start/lubancat/lubancat1.html
官方硬件介绍 官网

评价与评分

野火(EmbedFire) · ARM SBC

应用处理器板

综合评分 54.4
计算性能 55.4
AI 算力 40.0
内存存储 59.5
网络通讯 67.0



接口扩展 33.0
多媒体 80.0
软件生态 —
工程可靠 48.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 301 / 709 名
