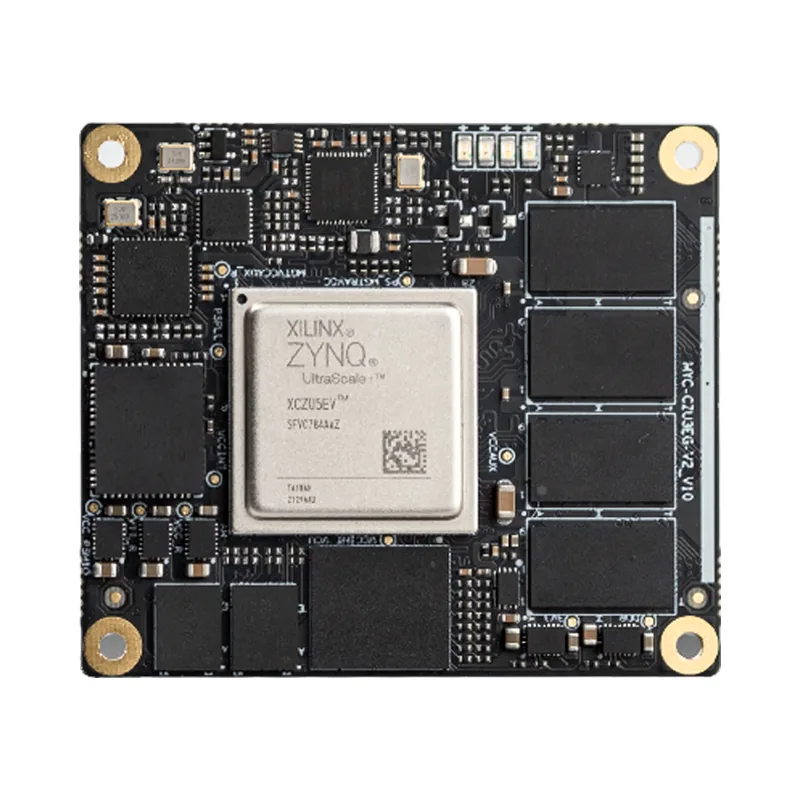

Name: MYC-CZU3EG/4EV/5EV-V2核心板及开发板
Brand: 米尔电子（MYIR）

总览

米尔电子（MYIR） · 核心板 / 开发板产品族

MYC-CZU3EG/4EV/5EV-V2核心板及开发板

基于XILINX新一代ARM+FPGA处理器：XCZU3EG/XCZU4EV/XCZU5EV，每瓦性能提升5倍

米尔XCZU3EG/4EV/5EVXCZU5EVFPGA

基础信息

芯片型号 XCZU3EG

尺寸 60×52 mm 195.4×124 mm

工作温度 0℃~+70℃（消费级） -40℃~+85℃（工业级）

类型核心板 / 开发板产品族

供电开发板12V/5A；核心板3.3V/3A

品牌米尔电子（MYIR）

参数 ↗

CPU 4× Cortex-A53

内存 4GB DDR4

网口 1× 100MbE

CPU主频 1.5GHz

存储 128MB eMMC

USB 1× USB 3.0 Type-C（含USB 2.0）1× Micro USB转串口（调试）

官方产品页 1

2 图

详细参数

米尔电子（MYIR） · 核心板 / 开发板产品族

SoC

ARM 64-bit 芯片页 →

CPU 4× Cortex-A53

GPU Mali-400 MP2

SoC

Xilinx XCZU3EG芯片档案

芯片型号	Xilinx XCZU3EG
CPU	4× Cortex-A53
CPU主频	1.5GHz
APU	L1 Cache 32KB I / D 每个核心, L2 Cache 1MB.
RPU	L1 Cache 32KB I / D 每个核心.
DMA	8（其中 4 个 PL 专用）
片内缓存	256KB
芯片品牌	AMD / Xilinx
CPU架构	ARM 64-bit
GPU	Mali-400 MP2
芯片接口	PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO

Xilinx XCZU3EG 芯片页（完整数据手册，93 项附原文出处）→

板卡官方来源 myir.cn myir.cn alinx.com alinx.com alinx.com docs.amd.com

芯片页 →

CPU Xilinx XCZU3EG/4EV/5EV

GPU Mali-400 MP2

SoC

Xilinx XCZU4EV芯片档案

芯片型号	Xilinx XCZU4EV
CPU	Xilinx XCZU3EG/4EV/5EV
芯片品牌	AMD / Xilinx
GPU	Mali-400 MP2
芯片接口	PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO

Xilinx XCZU4EV 芯片页（完整数据手册，93 项附原文出处）→

板卡官方来源 myir.cn alinx.com alinx.com alinx.com docs.amd.com

芯片页 →

CPU 4× Cortex-A53 @1.5GHz

GPU Mali-400 MP2

SoC

Xilinx XCZU5EV芯片档案

芯片型号	Xilinx XCZU5EV
APU	L1 Cache 32KB I / D 每个核心, L2 Cache 1MB.
RPU	L1 Cache 32KB I / D 每个核心.
DMA	8（其中 4 个 PL 专用）
片内缓存	256KB
CPU	4× Cortex-A53 @1.5GHz
芯片品牌	AMD / Xilinx
GPU	Mali-400 MP2
芯片接口	PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO

Xilinx XCZU5EV 芯片页（完整数据手册，93 项附原文出处）→

板卡官方来源 myir.cn myir.cn alinx.com alinx.com docs.amd.com

内存/存储
内存	4GB DDR4（64bit，2400MHz）
存储	4GB eMMC 128MB QSPI Flash 64MB / 128MB SPI Flash
扩展存储	1× SATA 3（6Gb/s） · 7-pin（带D4电源接口） 1× microSD

音视频
显示	1× DP（1lane） 1× HDMI（RGB24 bit，不支持音频）屏幕（与HDMI复用显示信号，RGB 24bit）电容 / 电阻触摸屏

通讯
网络	1× 千兆以太网 4× SFP（仅XCZU4EV）

工业接口
工业接口	1× CAN（带信号和电源隔离）

电源
供电	开发板12V/5A；核心板3.3V/3A

硬件参数
PHY	1× Gigabit PHY 1× USB 2.0 PHY

功能
按键	3个按键（1个复位键，1个PL复位键，1个用户键）
RTC	内部RTC模块
LED	PS_ERROR_STATUS（yellow），PS_ERROR_OUT（yellow），PS_DONE（green），PS_INIT_B（green） 1个LED（绿色，DisplayPort电源OK指示） 1个LED（蓝色，电源指示灯） 2个LED（黄色，用户自定义灯）
看门狗	1× Ext WDT

接口
扩展接口	1× PCIe 2.0
I/O	1× USB 调试串口 / 调试 · Micro-B 1路LP FMC+2路PMoD 1路28PIN Arduino 1路PCIe 2.0 1x 1路SATA3 7PIN 14PIN JTAG 核心板2×160Pin Samtec连接器 26× GPIO
调试	1× 双排 14-pin
USB	1× USB 3.0 · Type-C（含USB 2.0） 1× USB 调试串口 · Micro-B
其他接口	1× 标准28PIN Arduion接口

软件生态

米尔电子（MYIR） · 核心板 / 开发板产品族

系统	Linux 5.4.0
工具链	gcc version 5.2.1
BSP 组件	BOOT.bin：包括fsbl,u-bootLinux5.4.0：Linux内核Net：Socket例程Ramdisk：Ramdisk系统镜像Rootfs：Buildroot制作，包含Qt

官方产品页 1 官网

驱动与协议

米尔电子（MYIR） · 核心板 / 开发板产品族

驱动支持14

usb2.0 Host
usb3.0 Host
Ethernet: 千兆以太网驱动
MMC/SD/TF
Qspi Flash
CAN
DP: DP显示驱动
HDMI: HDMI显示驱动
SATA: SATA硬盘驱动
I2C
Watchdog: Watchdog看门狗驱动
GPIO
LED
Button

文件系统1

Ramdisk

评价与评分

米尔电子（MYIR） · 核心板 / 开发板产品族

FPGA 板

综合评分 —

逻辑规模 —

片上资源 —

高速接口 38.7

处理器 50.4

扩展 70.0

按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写资料不足，暂不给总分

我的评分

未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

米尔电子（MYIR） · 核心板 / 开发板产品族

待定淘宝购买

官网产品资料未提供统一公开售价。
