MYC-C7Z010/20-V2核心板及开发板 米尔电子（MYIR） · 核心板 / 开发板产品族

总览

米尔电子（MYIR） · 核心板 / 开发板产品族

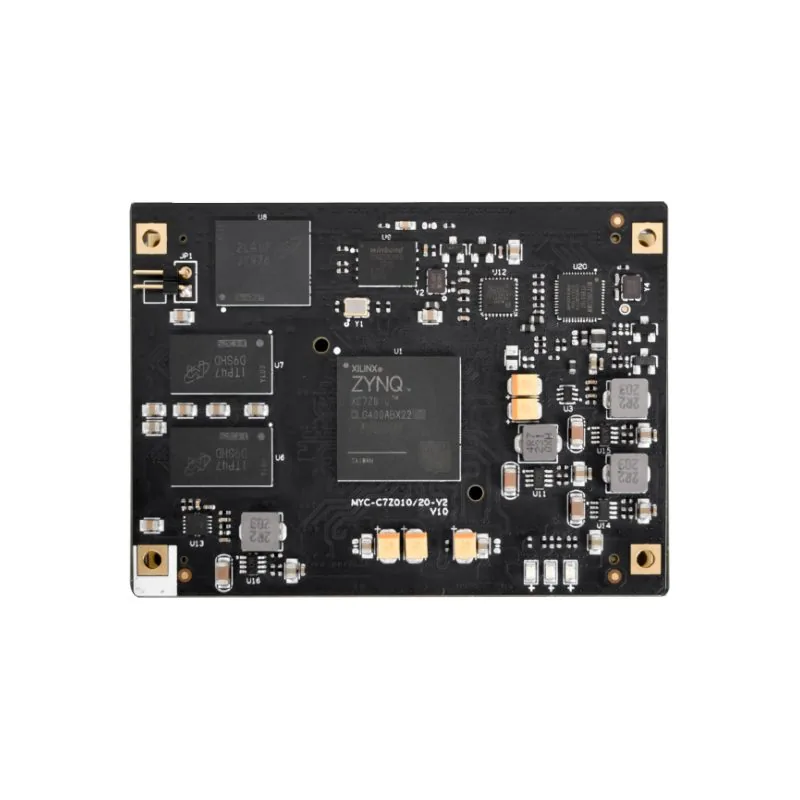

MYC-C7Z010/20-V2核心板及开发板

Xilinx Zynq-7010/20, 双核Cortex-A9融合ARTIX-7 FPGA

米尔XC7Z020FPGA
基础信息
芯片型号 XC7Z010
尺寸 75×55 mm 190×110 mm
工作温度 0℃~+70℃（消费级） -40℃~+85℃（工业级）
类型 核心板 / 开发板产品族
功耗 核心板2.5W+开发板6W
供电 核心板5V/0.5A；开发板12V/0.5A
参数 ↗
CPU 2× Cortex-A9 @866MHz
内存 1GB DDR3/SDRAM
网口 1× 100MbE
CPU主频 866MHz
存储 16~32MB eMMC
USB 4× USB Host（USB HUB扩展）（底板）
官方产品页 1
MYC-C7Z010/20-V2核心板及开发板 2 图

详细参数

米尔电子（MYIR） · 核心板 / 开发板产品族
SoC
28nm ARMv7 芯片页 →
CPU 2× Cortex-A9最高 866MHz
接口
I/O 1× RS232（DB9接口） 核心板2*140 Pin 0.8mm间距双排PCB连接器 底板1路LPFMC+3路PMoD（仅XC7Z020）
调试 1× PS/PL复用JTAG接口
USB 4× USB Host（USB HUB扩展）（底板） 1× USB 2.0 OTG
低速总线 1路XADC接口
工业接口
工业接口 1× CAN
音视频
显示 1× HDMI（YCrCb 16bit，不支持音频） 屏幕（与HDMI复用显示信号，RGB 16bit） 电容 / 电阻触摸屏
摄像头 选配MY-CAM002U USB摄像头模块
硬件参数
启动模式 TF卡或QSPI启动
PHY 1× 千兆以太网PHY 1× USB PHY
内存/存储
内存 1GB SDRAM 1GB/512MB DDR3
存储 4GB eMMC；32MB / 16MB QSPI S25FL256S
扩展存储 1× TF card（支持外部启动）
功能
RTC 外部RTC模块（DS3231）
按键 核心板一个电源指示灯（蓝色） 一个FPGA烧写完成指示（红色） 一个用户指示灯（绿色） 1× IIC接口：连接LCD和电阻触摸屏IC
LED 底板1个LED（FMC模块接入指示） 1个LED（电源灯）
看门狗 外置看门狗电路
电源
供电 核心板5V/0.5A；开发板12V/0.5A
功耗 核心板2.5W+开发板6W
通讯
网络 1路10/100/1GMbps以太网接口
无线通信 选配MY-WF003U USB Wi-Fi模块

软件生态

米尔电子（MYIR） · 核心板 / 开发板产品族
系统 Linux 5.4.0
BSP 组件 BOOT.BIN：一级引导程序，包括FSBLbitstreamuboot：二级引导程序Linux 5.4.0：专为MYD-C7Z010_20的硬件制定的Linux内核QSPIRamdisk：Ramdisk 系统镜像Rootfs.tar：tar归档文件gcc 9.2.0：gcc version 9.2.0
Bootloader uboot
官方产品页 1 官网

驱动与协议

米尔电子（MYIR） · 核心板 / 开发板产品族

文件系统2

  • Ramdisk
  • Rootfs.tar

驱动支持14

USB Host
Ethernet
千兆以太网驱动
MMC/SD/TF
MMC/SD/microSD驱动
CAN
LCD Controller
XYLON LCD屏驱动
HDMI
HDMI芯片SII902X驱动
Button
UART
串口驱动
LED
GPIO
RTC
DS3231 RTC驱动
电阻触摸
TSC2007电阻触摸驱动
电容触摸
FT5X0X电容触摸驱动
ADC

评价与评分

米尔电子（MYIR） · 核心板 / 开发板产品族

FPGA 板

综合评分 —
逻辑规模 —
片上资源 —



高速接口 13.8
处理器 40.7
扩展 82.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 资料不足，暂不给总分
