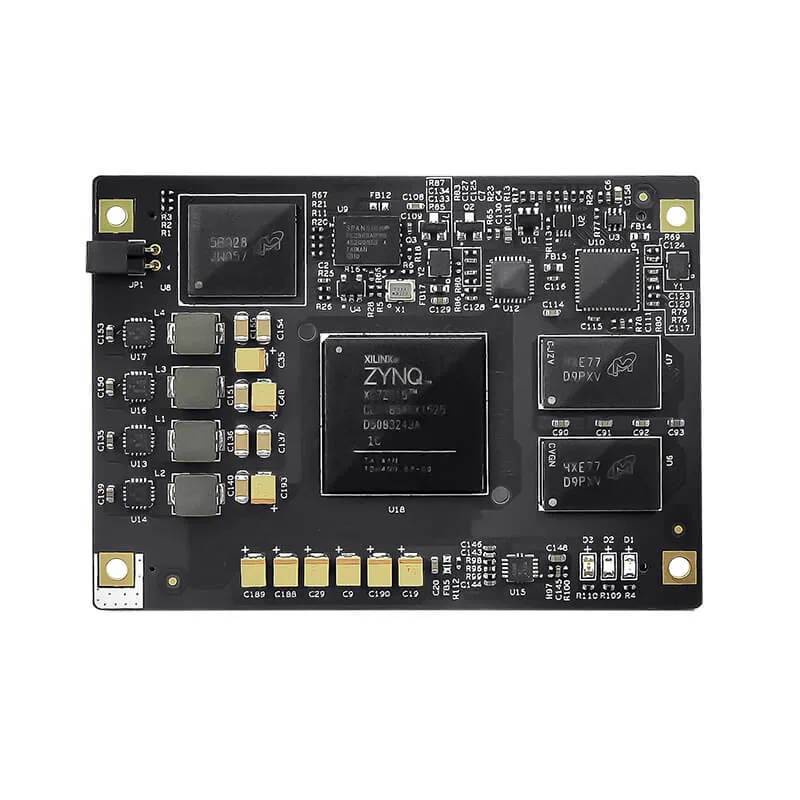

MYC-C7Z015核心板及开发板

Xilinx Zynq-7015平台,搭配1GB DDR3

米尔XC7Z015FPGA
基础信息
芯片型号 XC7Z015
尺寸 75×55 mm 190×110 mm
工作温度 -45℃~+85℃
类型 核心板 / 开发板产品族
功耗 核心板2.5W+开发板6W
供电 开发板12V/0.5A;核心板5V/0.5A
官方产品页 1

详细参数

米尔电子(MYIR) · 核心板 / 开发板产品族
SoC Xilinx XC7Z015 ARMv7 芯片页 →
CPU 2× Cortex-A9最高 766MHz
电源
供电 开发板12V/0.5A;核心板5V/0.5A
功耗 核心板2.5W+开发板6W
内存/存储
内存 1GB DDR3(2×512MB)
存储 4GB eMMC QSPI Flash 32MB / 16MB S25FL256S
扩展存储 1路TF card(支持外部启动)
通讯
网络 1路10/100/1GMbps以太网接口 1路SFP接口(配RJ45接口SFP千兆以太网模块SFP-GE-T)
工业接口
工业接口 1× CAN
音视频
显示 1× HDMI(YCrCb 16bit,不支持音频) 屏幕(与HDMI复用显示信号,RGB 16bit) 电容 / 电阻触摸屏
硬件参数
启动模式 TF卡或QSPI启动
PHY 1× 千兆SGMII以太网PHY 1× USB 2.0 ULPI PHY
FPGA 资源
高速收发器 4x GTP串行收发器
接口
扩展接口 1× PCIe
I/O 1× RS232(DB9接口) 1路LPFMC+3路PMoD 1路PCIe 1路XADC 1路JTAG 核心板2×140 Pin双排PCB连接器 4× GTP 串行收发器信号,2× 差分参考时钟输入信号。 共37 Pin,可最多配置成18对差分信号及1个单端信号或37个单端信号。 共50 Pin,可最多配置成24对差分信号及2个单端信号或50个单端信号。
调试 1× PS/PL复用JTAG接口
USB 4× USB Host(USB HUB扩展) 1× USB 2.0 OTG
低速总线 1路XADC接口
功能
RTC 外部RTC模块(DS3231)
按键 核心板一个电源指示灯(蓝色) 一个FPGA烧写完成指示(红色) 一个用户指示灯(绿色) 1× IIC接口:连接LCD和电阻触摸屏IC
LED 底板1个LED(FMC模块接入指示) 1个LED(电源灯)
看门狗 外置看门狗电路

软件生态

米尔电子(MYIR) · 核心板 / 开发板产品族
系统 Linux 5.4.0
工具链 gcc version 9.2.0
BSP 组件 BOOT.BIN:一级引导程序,包括FSBLbitstreamuboot:二级引导程序Linux 5.4.0:专为MYD-C7Z015的硬件制定的Linux内核QSPIRamdisk:Ramdisk 系统镜像Rootfs.tar:tar归档文件
Bootloader uboot

驱动与协议

米尔电子(MYIR) · 核心板 / 开发板产品族

文件系统2

  • Ramdisk
  • Rootfs.tar

驱动支持16

USB Host
PCI-E
PCIe接口驱动
SFP
SFP光通信接口驱动
Ethernet
千兆以太网驱动
MMC/SD/TF
MMC/SD/microSD驱动
CAN
LCD Controller
XYLON LCD屏驱动
HDMI
HDMI芯片SII902X驱动
按键
UART
串口驱动
LED
GPIO
RTC
DS3231 RTC驱动
电阻触摸
TSC2007电阻触摸驱动
电容触摸
FT5X0X电容触摸驱动
ADC
