MYC-JD9340核心板及开发板 米尔电子（MYIR） · 核心板 / 开发板产品族

总览

米尔电子（MYIR） · 核心板 / 开发板产品族

MYC-JD9340核心板及开发板

采用国产芯驰D9处理器，支持100%国产物料定制，满足客户的个性化需求

米尔ARM
基础信息
芯片型号 SemiDrive D9
尺寸 82×45×1.2 mm
工作温度 -40℃~+85℃（工业级）
类型 核心板 / 开发板 / 整机产品族
供电 底板12V/2A（3PIN凤凰接线端子）；核心板5V
品牌 米尔电子（MYIR）
参数 ↗
CPU Cortex-A552 / Cortex-R5
内存 2GB LPDDR4
eMMC 16GB eMMC
网口 2× 1GbE
HDMI 1× HDMI 2.04K@60
存储 16MB eMMC
官方产品页 1 官方产品页 2

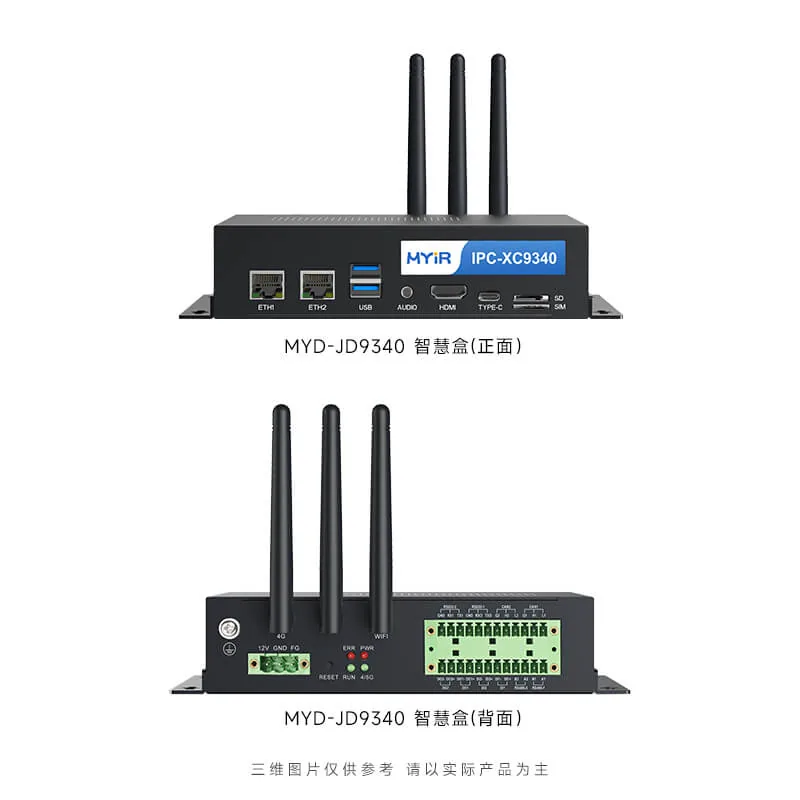

MYC-JD9340核心板及开发板 2 图

详细参数

米尔电子（MYIR） · 核心板 / 开发板产品族
SoC SemiDrive D9 ARM 64-bit 芯片页 →
CPU Cortex-A55+2 / Cortex-R5
电源
供电 底板12V/2A（3PIN凤凰接线端子）；核心板5V 1× Terminal（3 PIN）
通讯
网络 2× 千兆以太网 TSN · RJ45
无线通信 板载Wi-Fi/BT模块（L297B-SR） 1路M.2 B型插座5G/4G模块接口 1路SIM卡座
工业接口
工业接口 2× CAN 隔离 · 接线端子 2× DI 隔离 2× DO 隔离 · 接线端子
音视频
显示 1× HDMI（MIPI DSI转） 1× LVDS 双通道 1× LVDS 单通道（MIPI DSI转） 1× HDMI 2.0 4K@60
摄像头 1× MIPI CSI
音频 1路音频输入输出接口 4× 单通道 I2S/TDM 2× 多通道 I2S 麦克风 / 音频输入
功能
按键 1路复位按键、1路用户按键
LED 1路5G/4G状态指示灯 1路系统运行指示灯 1路电源指示 1路用户自定义灯
内存/存储
内存 D9-Lite：1GB D9-Plus：4GB D9-Pro：2GB LPDDR4
存储 16GB eMMC；QSPI 16MB（默认空贴） D9-Lite：8GB eMMC D9-Plus：32GB eMMC D9-Pro：16GB eMMC 16MB SPI Flash
扩展存储 1× microSD
接口
扩展接口 核心板 2× PCIe 3.0
I/O 2路带隔离的RS485接口 2路RS232接口（凤凰端子引出） 1路AP1调试串口 1路AP2调试串口 1路R5调试串口 1× 排针 1× M.2 Key B 连接器（5G/4G模块） 核心板金手指 314-pin
调试 1× JTAG
USB 2× USB 3.0 Host · Type-A 1× USB 2.0 OTG · Type-C
低速总线 核心板 12× I2C 8× SPI ADC 12bit

软件生态

米尔电子（MYIR） · 核心板 / 开发板产品族
系统 Linux 4.14Android 10FreeRTOS
BOOT SET 1× 拨码开关
BSP 组件 PWM：PWM控制myir-image-full：以buildroot构建的全功能的镜像myir-image-ubuntu：Ubuntu core版本为18.04,包含xfce桌面系统myir-image-android：Android10制作，即将发布充电桩应用：参考国网充电桩程序，实现电表Modbus协议，IEC104平台通信协议以及充电演示界面。集成到MEasyHMI V2.0版本中，通过full镜像进行演示。PLC控制器：移植开源Ethercat主站IGHLinux实时补丁PREEMPT-RT 或 XENOMAI（实时响应速度和实时性抖动时间实测数据），编写一个控制台应用程序，通过指令去控制EtherCAT从站和伺服电机。工程机械场景：4× AHD摄像头采集四路画面在屏幕上显示，模拟仪表信息在屏幕上显示，视频画面和仪表信息分屏显示。集成到MEasyHMI V2.0版本中，通过full镜像进行演示。
Bootloader 引导启动程序uboot_2021.04
内核版本 基于官方kernel_4.14.61版本定制
官方产品页 1 官网 官方产品页 2 官网

驱动与协议

米尔电子（MYIR） · 核心板 / 开发板产品族

文件系统3

  • myir-image-full
  • myir-image-ubuntu
  • myir-image-android

驱动支持20

QSPI
W25Q128JVEIQ驱动
Watchdog
SGM820B驱动
USB Host
USB OTG
I2C
I2C总线驱动
SPI
SPI总线驱动
Ethernet
YT8531SH驱动
SDHI
eMMC/SD存储驱动
HDMI
LT8912驱动
LVDS
LT8912驱动
Dual LVDS
Audio
SGTL5000音频驱动
4G/5G
ADC
RTC
实时时钟驱动
GPIO
通用GPIO驱动
UART
RS232/RS485/TTL驱动
CAN
Camera(MIPI)
OV5640摄像头驱动
WiFi
L297B-SR驱动

评价与评分

米尔电子（MYIR） · 核心板 / 开发板产品族

应用处理器板

综合评分 47.1
计算性能 —
AI 算力 0.0
内存存储 42.0
网络通讯 68.0



接口扩展 67.0
多媒体 35.0
软件生态 28.0
工程可靠 80.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 409 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

米尔电子（MYIR） · 核心板 / 开发板产品族
待定 淘宝购买

官网产品资料未提供统一公开售价。
