MYC-JD9350核心板及开发板 米尔电子（MYIR） · 核心板 / 开发板产品族

总览

米尔电子（MYIR） · 核心板 / 开发板产品族

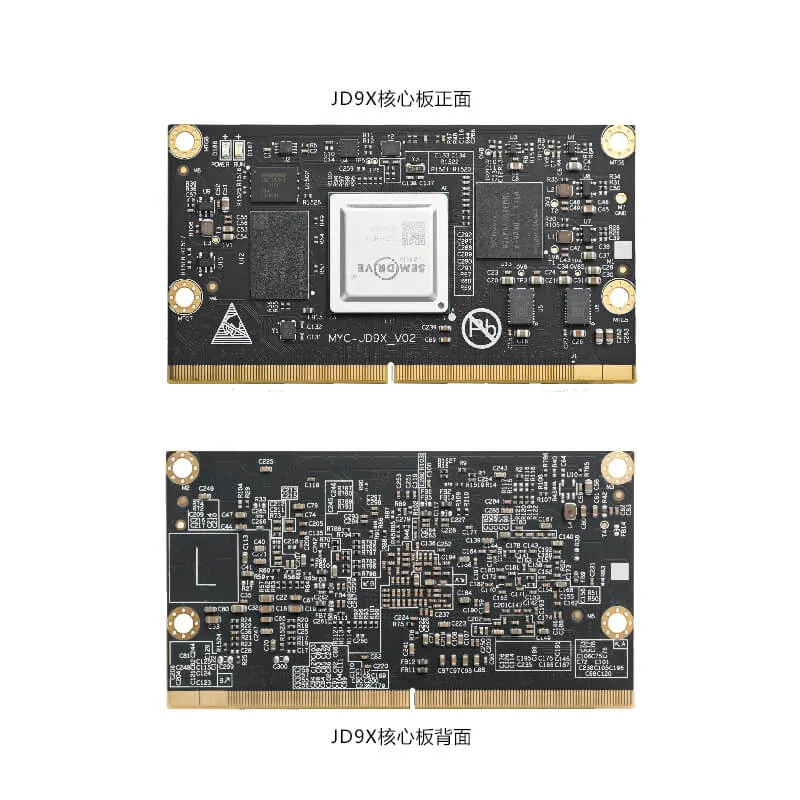

MYC-JD9350核心板及开发板

采用芯驰D9-Plus处理器，支持100%国产物料定制，满足客户的个性化需求

米尔ARM
基础信息
芯片型号 SemiDrive D9-Plus
尺寸 82×45×1.2 mm
工作温度 -40℃~+85℃（工业级）
类型 核心板 / 开发板产品族
供电 底板12V/2A（3PIN凤凰接线端子）；核心板5V
品牌 米尔电子（MYIR）
参数 ↗
CPU Cortex-A55+ / Cortex-A553 / Cortex-R5
内存 2GB LPDDR4
eMMC 16GB eMMC
网口 2× 1GbE
存储 16MB eMMC
USB 2× USB 3.0 HOST Type-A1× USB 2.0 OTG Type-C
官方产品页 1
MYC-JD9350核心板及开发板 2 图

详细参数

米尔电子（MYIR） · 核心板 / 开发板产品族
SoC SemiDrive D9-Plus ARM 64-bit 芯片页 →
CPU Cortex-A55+ / Cortex-A55+3 / Cortex-R5
内存/存储
内存 D9-Plus：4GB D9-Lite：1GB D9-Pro：2GB LPDDR4
存储 32GB eMMC；QSPI 16MB（默认空贴） D9-Plus：32GB eMMC D9-Lite：8GB eMMC D9-Pro：16GB eMMC 16MB SPI Flash
扩展存储 1× microSD
电源
供电 底板12V/2A（3PIN凤凰接线端子）；核心板5V
工业接口
工业接口 2× CAN 隔离（凤凰端子引出；核心板4× CAN‐FD） 2× DI 隔离 2× DO 隔离 · 接线端子
音视频
显示 1× HDMI（通过MIPI DSI转） 1× LVDS 双通道 1× LVDS 单通道（通过MIPI DSI转）
摄像头 1× MIPI CSI
音频 1× 音频输入 / 音频输出（SGTL5000；核心板4× Single-Channel I2S/TDM+2× Multi-Channel I2S）
硬件参数
启动模式 1路拨码开关
通讯
网络 2× 千兆以太网 TSN · RJ45
无线通信 板载Wi-Fi、BT模块 1路M.2 B型插座5G/4G模块接口 1路SIM卡座
接口
扩展接口 核心板 2× PCIe 3.0
I/O 2× 带隔离的RS485 2× RS232（凤凰端子引出） 1× AP1调试串口 1× AP2调试串口 1× R5调试串口 1× 排针 1× M.2 Key B 连接器（5G/4G模块） 核心板金手指 314-pin
调试 1× JTAG
USB 2× USB 3.0 Host · Type-A 1× USB 2.0 OTG · Type-C
低速总线 核心板 12× I2C 8× SPI 4× ADC 12bit
功能
按键 1× 复位按键+1× 用户按键
LED 1× 5G/4G状态指示灯 1× 系统运行指示灯 1× 电源指示 1× 用户自定义灯
RTC 核心板看门狗芯片（SGM820B）

软件生态

米尔电子（MYIR） · 核心板 / 开发板产品族
系统 Linux 4.14Android 10FreeRTOS
BOOT SET 1× 拨码开关
BSP 组件 PWM：PWM控制myir-image-full：以buildroot构建的全功能的镜像myir-image-ubuntu：Ubuntu core版本为18.04,包含xfce桌面系统myir-image-android：Android10制作，即将发布充电桩应用：参考国网充电桩程序，实现电表Modbus协议，IEC104平台通信协议以及充电演示界面。集成到MEasyHMI V2.0版本中，通过full镜像进行演示。PLC控制器：移植开源Ethercat主站IGHLinux实时补丁PREEMPT-RT 或 XENOMAI（实时响应速度和实时性抖动时间实测数据），编写一个控制台应用程序，通过指令去控制EtherCAT从站和伺服电机。工程机械场景：4× AHD摄像头采集四路画面在屏幕上显示，模拟仪表信息在屏幕上显示，视频画面和仪表信息分屏显示。集成到MEasyHMI V2.0版本中，通过full镜像进行演示。
Bootloader 引导启动程序uboot_2021.04
内核版本 基于官方kernel_4.14.61版本定制
官方产品页 1 官网

驱动与协议

米尔电子（MYIR） · 核心板 / 开发板产品族

文件系统3

  • myir-image-full
  • myir-image-ubuntu
  • myir-image-android

驱动支持20

QSPI
W25Q128JVEIQ驱动
Watchdog
SGM820B驱动
USB Host
USB OTG
I2C
I2C总线驱动
SPI
SPI总线驱动
Ethernet
YT8531SH驱动
SDHI
eMMC/SD存储驱动
HDMI
LT8912驱动
LVDS
LT8912驱动
Dual LVDS
Audio
SGTL5000音频驱动
4G/5G
ADC
RTC
实时时钟驱动
GPIO
通用GPIO驱动
UART
RS232/RS485/TTL驱动
CAN
Camera(MIPI)
OV5640摄像头驱动
WiFi
L297B-SR驱动
