MYC-JX8MMA7核心板及开发板 米尔电子（MYIR） · 核心板 / 开发板产品族

总览

米尔电子（MYIR） · 核心板 / 开发板产品族

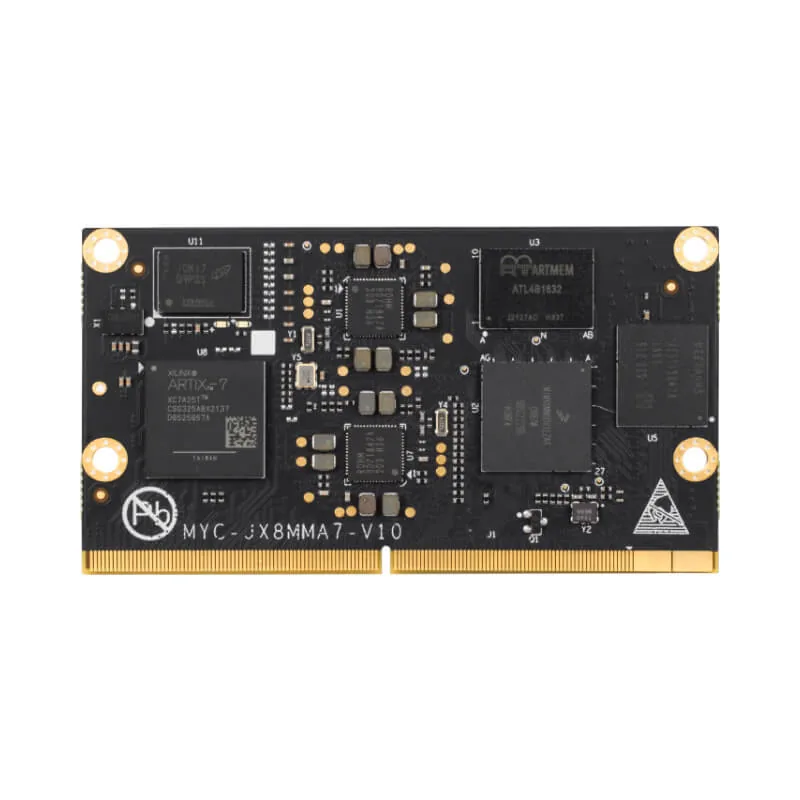

MYC-JX8MMA7核心板及开发板

CPU集成i.MX 8M Mini+ARTIX7处理器，二合一成本优势明显

米尔MIMX8MMFPGA
基础信息
芯片型号 MIMX8MM
尺寸 82×45 mm
工作温度 -40℃~+85℃（工业级） 0℃~+70℃（消费级）
类型 核心板 / 开发板产品族
供电 12V/2A DC JACK
品牌 米尔电子（MYIR）
参数 ↗
CPU 4× Cortex-A531× Cortex-M4
内存 256MB~2GB LPDDR4/DDR3
网口 1× 1GbE
存储 32MB eMMC
USB 2× USB 2.0 HOST Type-A1× USB 2.0 OTG Type-C
系统 Linux 5.10.72
官方产品页 1 芯板坊淘宝
MYC-JX8MMA7核心板及开发板 2 图

详细参数

米尔电子（MYIR） · 核心板 / 开发板产品族
SoC NXP MIMX8MM6CVTKZAA 芯片页 →
CPU 4× Cortex-A531× Cortex-M4
接口
扩展接口 SerDes；4
I/O 2× 串口（扩展排针引出） 1× ARM调试串口（核心板4× UART） GPIO / I2C / SAI / 串口 · 排针 2×20-pin 1× M.2 Key B 连接器（5G模块） 核心板金手指 314-pin
调试 1× ARM调试串口，1× FPGA JTAG调试接口
USB 2× USB 2.0 Host · Type-A 1× USB 2.0 OTG · Type-C
低速总线 核心板 2× I2C 3× SPI
音视频
显示 1× HDMI显示接口 1× LVDS显示接口
摄像头 1× MIPI CSI 1× DVP 摄像头
音频 1× 音频输入 / 音频输出（核心板3× I2S）
功能
按键 2× 复位按键 1× 用户按键 1× ON/OFF按键
硬件参数
启动模式 1路ARM BOOT 1路FPGA BOOT
FPGA 资源
FPGA型号 XC7A25T-2CSG325I或XC7A25T-2CSG325C
逻辑单元 23360；3,650；29,200
DSP Slice 80
高速收发器 3× GTP
触发器 29,200
查找表 14,600（LUT6）
块RAM 45× 36Kb（1,620Kb）
内存/存储
内存 2GB+256MB LPDDR4（ARM）/ DDR3（FPGA）
存储 8GB eMMC（ARM） 32MB QSPI Flash（ARM） 32MB QSPI Flash（FPGA）
扩展存储 2× microSD
通讯
网络 1× 千兆以太网 · RJ45 2× SFP
无线通信 1路Wi-Fi、BT模块接口 1路M.2 B型插座5G模块接口
电源
供电 12V/2A DC JACK

软件生态

米尔电子（MYIR） · 核心板 / 开发板产品族
系统 Linux 5.10.72
BOOT SET 1× ARM BOOT1× FPGA BOOT
BSP 组件 myir-image-full：以Yocto构建的有GUI界面的文件系统myir-image-core：以Yocto构建的没有QT的文件系统
Bootloader 引导启动程序 U-boot 2021.04
内核版本 基于官方kernel_5.10.72版本定制
官方产品页 1 官网 芯板坊淘宝 购买

驱动与协议

米尔电子（MYIR） · 核心板 / 开发板产品族

文件系统2

  • myir-image-full
  • myir-image-core

驱动支持14

MMC
eSDHC驱动程序
SPI
I2C
USB Host
USB 驱动程序
Ethernet
千兆网络驱动程序
USB OTG
USB 驱动程序
UART
串口驱动程序
GPIO 按键
按键驱动程序
Wifi&bt
Brcm驱动程序
RTC
Gpio Led
Led驱动程序
MIPI DSI
Mipi驱动程序
CSI
Touch
触摸屏驱动程序

评价与评分

米尔电子（MYIR） · 核心板 / 开发板产品族

FPGA 板

综合评分 42.9
逻辑规模 40.5
片上资源 28.1



高速接口 48.8
处理器 51.5
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 182 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

米尔电子（MYIR） · 核心板 / 开发板产品族
¥775.07 淘宝购买
