ALINX AC7A035 ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX AC7A035

Xilinx Artix7 SOM FPGA 核心板 XC7A35T AC7A035

ALINXXC7A35TFPGA
基础信息
芯片型号 XC7A35T
尺寸 60×60 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 5V输入（底板供电，2Pin电源接口）
资料完整度 高：官网产品参数表
参数 ↗
内存 1GB DDR3
存储 16MB Flash
PCB层数 10层
FPGA型号 XC7A35T-2FGG484I
逻辑单元 33,280
触发器 41,600
官网产品页

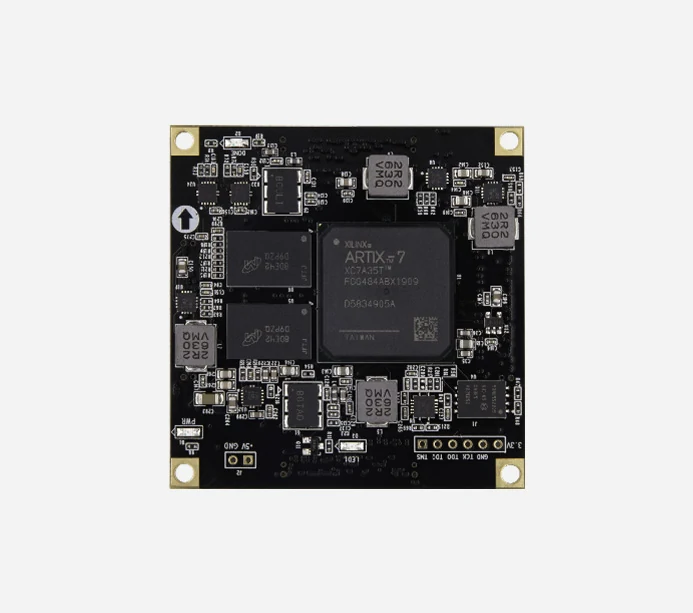

ALINX AC7A035 3 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XC7A35T 芯片页 →
CPU / GPU / NPU 信息待补
接口
扩展接口 PCIe 2.0 x4 1× PCIe x4
I/O 146 个 IO 4× 80Pin 间距 0.5mm 松下工业级高速板间连接器
调试 JTAG · 单排 / 测试孔 6-pin 2.54mm 间距
功能
LED 1× 电源指示灯（PWR） 1× 配置LED灯（DONE） 1× 用户LED灯（LED1）
电源
供电 +5V输入（底板供电，2Pin电源接口）
硬件参数
时钟 200M晶振（系统主时钟、DDR3控制时钟） 125M晶振（GTP参考时钟）
FPGA 资源
FPGA型号 XC7A35T-2FGG484I
逻辑单元 33,280
触发器 41,600
块RAM 1800Kb
用户IO HR IO 145个（3.3V） 15个（1.5V）
速度等级 -2
高速收发器 4路GTP（最高6.6Gb/s）
DSP Slice 90
查找表 20,800（LUT6）
内存/存储
内存 1GB DDR3
存储 16MB QSPI Flash 16MB SPI Flash

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/300
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 35.7
逻辑规模 44.9
片上资源 29.1



高速接口 40.0
处理器 —
扩展 15.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 218 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥1099 淘宝购买
