ALINX AC7050B ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

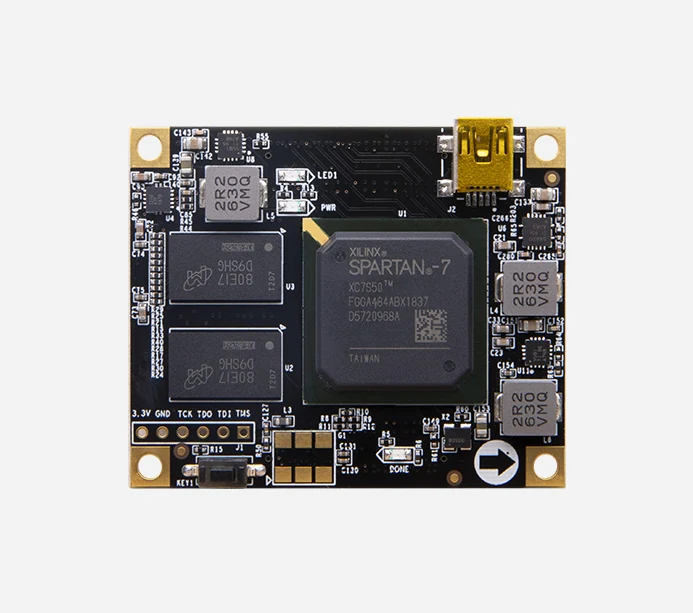

ALINX AC7050B

ALINX Xilinx Spartan7 FPGA 核心板 XC7S50

ALINXXC7S50FPGA
基础信息
芯片型号 XC7S50
尺寸 55×45 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 5V输入
资料完整度 高：官网产品参数表
参数 ↗
内存 512MB~1GB DDR3
存储 16MB Flash
连接方式 2× 80pin高速板对板连接器
PCB层数 8层
FPGA型号 XC7S50-1FGGA484I
逻辑单元 52,160
官网产品页
ALINX AC7050B 3 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XC7S50 芯片页 →
CPU / GPU / NPU 信息待补
内存/存储
内存 1GB（2片512MB，32bit） 1GB，数据频率333.3MHz DDR3
存储 16MB QSPI Flash 16MB SPI Flash
接口
I/O 2个80pin高速板对板连接器（114个IO，12对LVDS）
调试 JTAG（程序调试和固化）
电源
供电 +5V输入
FPGA 资源
FPGA型号 XC7S50-1FGGA484I
逻辑单元 52,160
触发器 65,200
块RAM 2700Kb
用户IO 扩展IO 114个（电压可调IO 75个）
速度等级 -1
DSP Slice 120
LVDS差分对 37 对
查找表 32,600（LUT6）
硬件参数
时钟 1× 50MHz有源晶振 1× 预留差分晶振焊盘

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/307
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 31.3
逻辑规模 50.6
片上资源 32.3



高速接口 8.8
处理器 —
扩展 15.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 235 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥1099 淘宝购买
