ALINX AC7021B ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

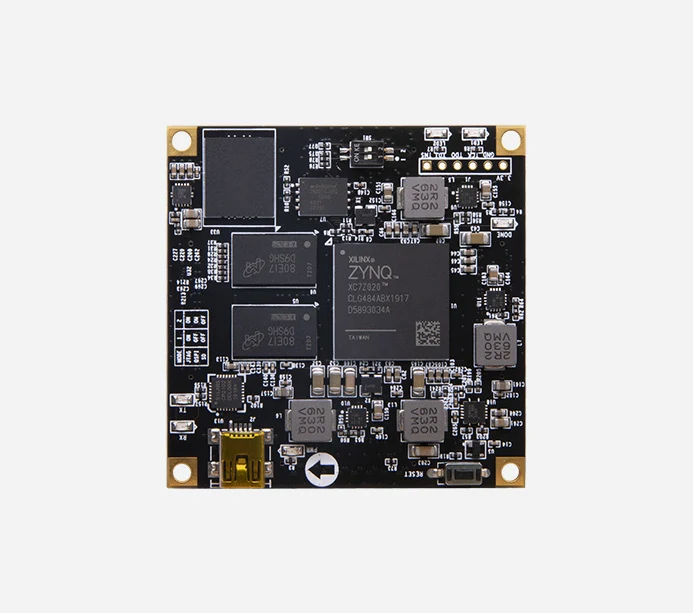

ALINX AC7021B

Xilinx ZYNQ7000 ARM FPGA 核心板 XC7Z020 AC7021B

ALINXXC7Z020FPGA
基础信息
芯片型号 XC7Z020
尺寸 60×60 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 5V供电（USB串口可供电）
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9
内存 1GB DDR3
存储 32MB eMMC
USB 1路USB转串口
芯片品牌 AMD / Xilinx
CPU架构 ARM 32-bit
官网产品页
ALINX AC7021B 4 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XC7Z020 ARM 32-bit 芯片页 →
CPU 2× Cortex-A9
接口
I/O 4× 扩展口 80-pin 1× USB 调试串口 有
调试 JTAG 选配 · 6-pin
USB 1× USB 调试串口
硬件参数
时钟 1× 33.33MHz有源晶振（PS） 1× 50MHz有源晶振（PL）
功能
按键 1× 复位按键+启动模式拨码开关
LED 2× LED电源指示灯（PS、PL各控制1个）
电源
供电 5V供电（USB串口可供电）
FPGA 资源
FPGA型号 XC7Z020-2CLG484I
逻辑单元 85K
查找表 53,200
触发器 106,400
块RAM 4.9Mb
用户IO PL端198个 PS端39个（电压可调IO 100个）
LVDS差分对 48×
DSP Slice 220
内存/存储
内存 1GB DDR3（32bit）
存储 8GB eMMC 32MB QSPI Flash 32MB / 256MB SPI Flash

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/291
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 37.4
逻辑规模 57.7
片上资源 39.8



高速接口 8.8
处理器 28.1
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 212 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥1699 淘宝购买
