ALINX AC7100B ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX AC7100B

Xilinx Artix7 FPGA核心板 XC7A100T

ALINXXC7A100TFPGA
基础信息
芯片型号 XC7A100T
尺寸 45×55 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 5V供电
资料完整度 高：官网产品参数表
参数 ↗
内存 512MB~1GB DDR3
存储 16MB Flash
连接方式 4× 80pin连接器（板对板）
PCB层数 10层
FPGA型号 XC7A100T-2FGG484I
速度等级 -2
官网产品页

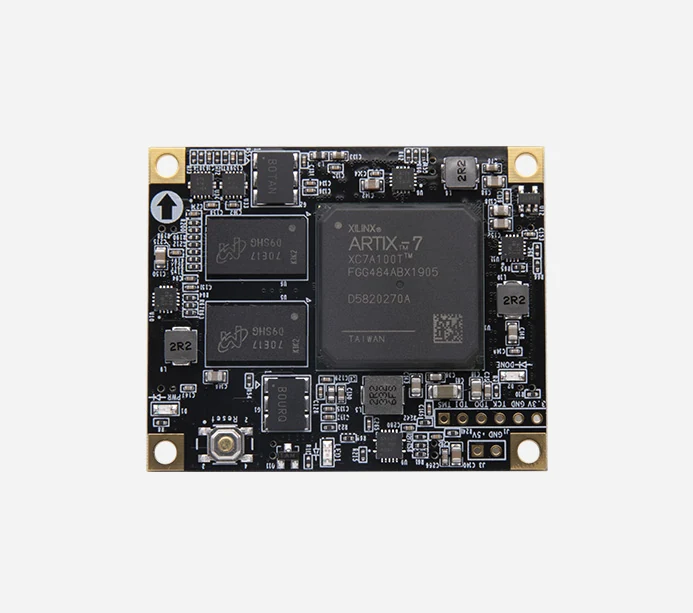

ALINX AC7100B 4 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XC7A100T 芯片页 →
CPU / GPU / NPU 信息待补
内存/存储
内存 1GB DDR3（2片512MB，32bit）
存储 16MB QSPI Flash 16MB SPI Flash
接口
扩展接口 PCIe 2.0 1× PCIe x8
I/O 4× 连接器 80-pin
调试 JTAG · 单排 / 测试孔 6-pin 2.54mm 间距
功能
LED 1× LED灯
电源
供电 5V供电
FPGA 资源
FPGA型号 XC7A100T-2FGG484I
速度等级 -2
逻辑单元 101,440
触发器 126,800
分布式RAM 1188Kb
块RAM 4860Kb
DSP Slice 240
高速收发器 4路GTP（每路最高6.6Gb/s）
用户IO HR IO 180个（3.3V） 15个（1.5V）
查找表 63,400（LUT6）
硬件参数
时钟 1× 200MHz有源差分晶振（系统） 1× 125MHz有源差分晶振（GTP）

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/498
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 47.6
逻辑规模 60.2
片上资源 40.9



高速接口 55.0
处理器 —
扩展 15.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 163 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥1599 淘宝购买
