ALINX ACU4EV ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

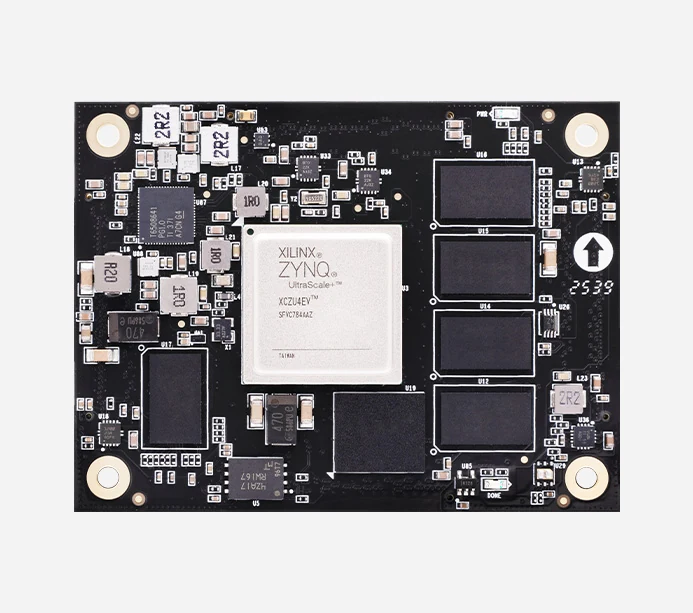

ALINX ACU4EV

Xilinx Zynq UltraScale+ MPSoC AI FPGA 核心板 XCZU4EV ACU4EV

ALINXXCZU4EVFPGA
基础信息
芯片型号 XCZU4EV
尺寸 80×60×7.1 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 5V
资料完整度 高：官网产品参数表
参数 ↗
CPU Xilinx XCZU3EG/4EV/5EV
内存 1~4GB DDR4
存储 32MB eMMC
GPU Mali-400 MP2
芯片品牌 AMD / Xilinx
芯片接口 PCIe Gen2 x42x USB3.0SATA 3.1DisplayPort4x Tri-mode Gigabit Ethernet
官网产品页
ALINX ACU4EV 3 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XCZU4EV 芯片页 →
CPU Xilinx XCZU3EG/4EV/5EV
GPU Mali-400 MP2
内存/存储
内存 PS端4GB（64bit） PL端1GB（16bit） DDR4
存储 32GB eMMC 32MB QSPI Flash 32MB / 256MB SPI Flash
硬件参数
时钟 1个单端33.333MHz晶振，提供给PS系统 1差分200MHz晶振提供给PL逻辑 DDR4参考时钟 1个差分125MHz晶振提供给GTH收发器作为参考时钟使用
电源
供电 5V
FPGA 资源
FPGA型号 XCZU4EV-1SFVC784I
速度等级 -1
逻辑单元 192K
查找表 88K
触发器 176K
块RAM 4.5Mb
用户IO HP I/O 96个 HD I/O 84个
UltraRAM 48 块（13.5Mb）
DSP Slice 728
接口
I/O 4× 板对板 120-pin 0.5mm 间距（松下）

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/294
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 50.6
逻辑规模 67.1
片上资源 55.1



高速接口 45.0
处理器 50.4
扩展 15.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 153 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥4999 淘宝购买
