ALINX ACU7EVC ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

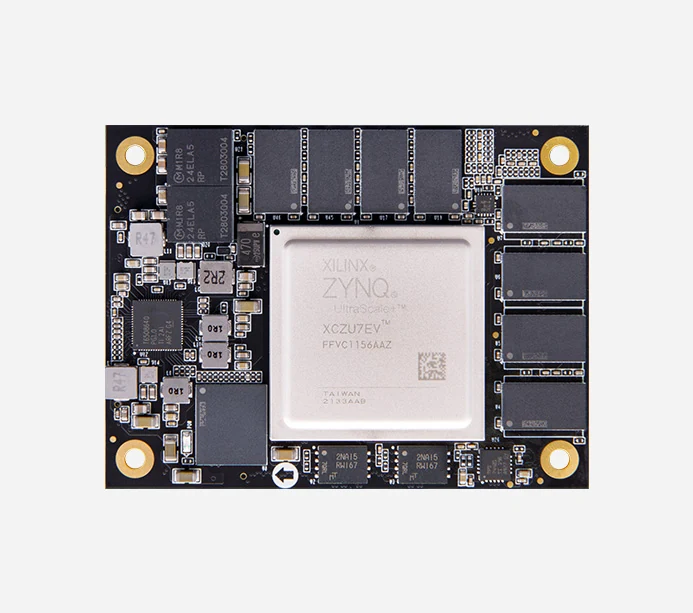

ALINX ACU7EVC

Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 XCZU7EV ACU7EVC

ALINXXCZU7EVFPGA
基础信息
芯片型号 XCZU7EV
尺寸 80×60×7.1 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 12V
资料完整度 高：官网产品参数表
参数 ↗
CPU 1.333GHz
内存 4GB DDR4
存储 64MB eMMC
GPU Mali-400 MP2
视频编解码 H.264/H.265
芯片接口 PCIe Gen2 x42 × USB3.0SATA 3.1DisplayPort4x 三模千兆以太网
官网产品页
ALINX ACU7EVC 4 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XCZU7EV 芯片页 →
CPU 1.333GHz
GPU Mali-400 MP2
视频编解码 H.264/H.265
内存/存储
内存 PS端4GB PL端4GB（各64bit） DDR4
存储 32GB eMMC 64MB QSPI Flash 64MB SPI Flash
硬件参数
时钟 1个无源晶体为PS系统提供32.768kHz的RTC实时时钟 1个单端33.333MHz晶振，提供给PS系统时钟输入 1个200MHz晶振的PL系统时钟源，用于DDR4控制器的参考时钟
电源
供电 12V
FPGA 资源
FPGA型号 XCZU7EV-2FFVC1156I
逻辑单元 504K
查找表 230.4K
触发器 460.8K
块RAM 11Mb
分布式RAM 6.2Mb
UltraRAM 27Mb
DSP Slice 1728
高速收发器 16.3Gb/s x16
用户IO HP I/O 134个 HD I/O 46个
接口
I/O 4× 板对板 120-pin 0.5mm 间距（松下）

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/533
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 59.9
逻辑规模 77.6
片上资源 67.7



高速接口 63.8
处理器 50.4
扩展 15.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 102 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥10999 淘宝购买
