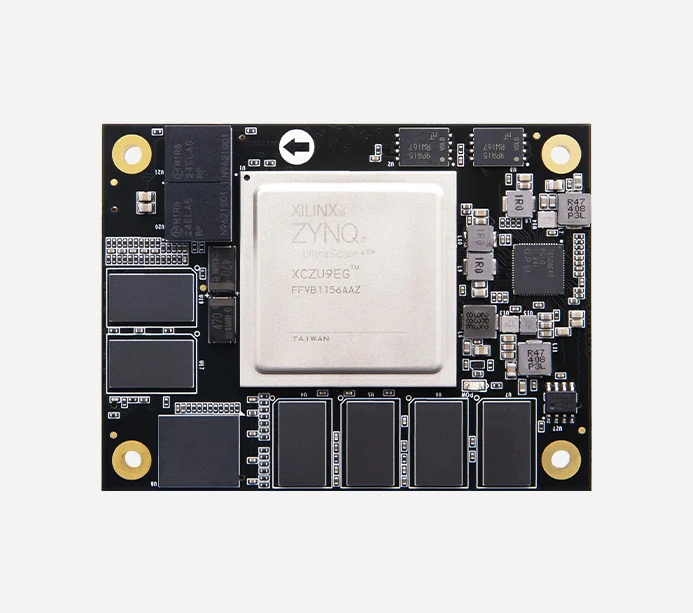

ALINX ACU9EG ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX ACU9EG

Xilinx Zynq UltraScale+ MPSoC FPGA 核心板 AI XCZU9EG ACU9EG

ALINXXCZU9EGFPGA
基础信息
芯片型号 XCZU9EG
尺寸 80×60×9.1 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 12V（板对板连接器供电）
资料完整度 高：官网产品参数表
参数 ↗
CPU 4× Cortex-A53 @1.333GHz
内存 2~4GB DDR4
存储 64MB eMMC
GPU Mali-400 MP2
芯片接口 PCIe Gen2 x42x USB3.0SATA 3.1DisplayPort4x Tri-mode千兆以太网
内存类型 DDR4
官网产品页
ALINX ACU9EG

详细参数

ALINX · FPGA 核心板
SoC Xilinx XCZU9EG 芯片页 →
CPU 4× Cortex-A53 @ 1.333GHz
GPU Mali-400 MP2
内存/存储
内存 PS端4GB（64bit） PL端2GB（32bit） DDR4
存储 32GB eMMC 64MB QSPI Flash 64MB SPI Flash
硬件参数
时钟 1个单端33.333MHz晶振，提供给PS系统 1差分200MHz晶振，提供给PL逻辑 DDR4参考时钟
电源
供电 12V（板对板连接器供电）
FPGA 资源
FPGA型号 XCZU9EG-2FFVB1156I
速度等级 -2
逻辑单元 600K
触发器 548K
查找表 274K
DSP Slice 2520
分布式RAM 8.8Mb
块RAM 32.1Mb
用户IO HP I/O 96个 HD I/O 66个
接口
I/O 4× 板对板 120-pin 0.5mm 间距（松下）

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/295
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 51.4
逻辑规模 79.5
片上资源 74.7



高速接口 14.5
处理器 48.3
扩展 15.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 152 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥9999 淘宝购买
