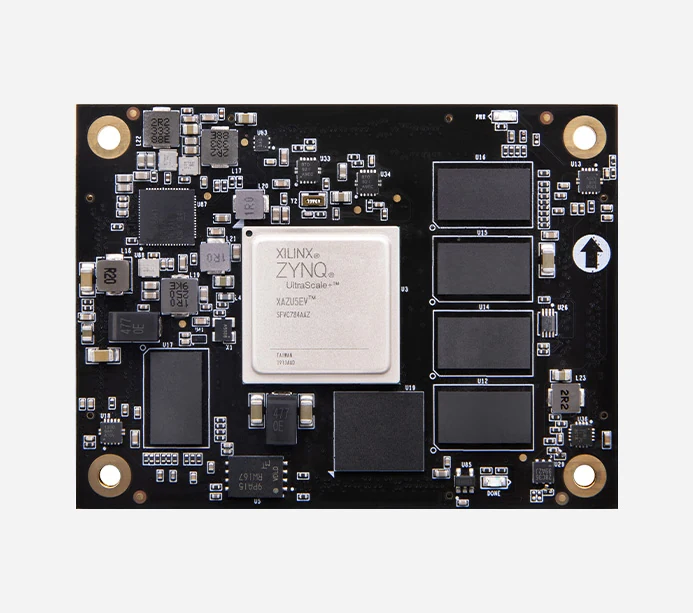

ALINX ACU5EV ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX ACU5EV

Xilinx Zynq UltraScale+ MPSoC SOM AI FPGA 核心板 XCZU5EV

ALINXXCZU5EVFPGA
基础信息
芯片型号 XCZU5EV
尺寸 80×60×7.1 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 12V
资料完整度 高：官网产品参数表
参数 ↗
CPU 4× Cortex-A53 @1.5GHz
内存 1~4GB DDR4
存储 32MB eMMC
GPU Mali-400 MP2
APU L1 Cache 32KB I / D 每个核心
RPU L1 Cache 32KB I / D 每个核心.
官网产品页
ALINX ACU5EV 3 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XCZU5EV 芯片页 →
CPU 4× Cortex-A53 @1.5GHz
GPU Mali-400 MP2
内存/存储
内存 PS端4GB（64bit） PL端1GB（16bit） DDR4
存储 32GB eMMC 32MB QSPI Flash 32MB SPI Flash
硬件参数
时钟 1个单端33.333MHz晶振，提供给PS系统 1差分200MHz晶振，提供给PL逻辑 DDR4参考时钟 1个差分125MHz晶振提供给GTH收发器作为参考时钟使用
电源
供电 12V
FPGA 资源
FPGA型号 XCZU5EV-2SFVC784I
速度等级 -2
逻辑单元 256K
查找表 117K
触发器 234K
块RAM 5.1Mb
用户IO HP I/O 96个 HD I/O 84个
UltraRAM 64 块（18.0Mb）
DSP Slice 1,248
接口
I/O 4× 板对板 120-pin 0.5mm 间距（松下）

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/286
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 52.8
逻辑规模 70.3
片上资源 62.5



高速接口 45.0
处理器 50.4
扩展 15.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 144 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥5999 淘宝购买
