ALINX AX7350B ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

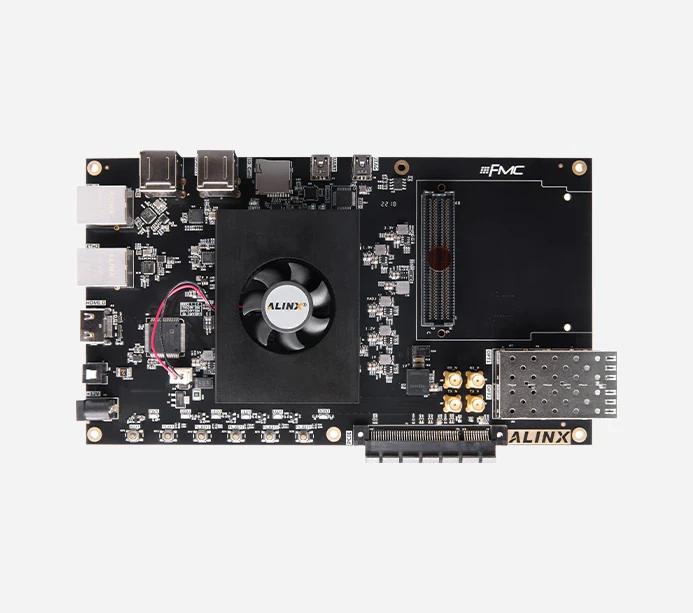

ALINX AX7350B

XILINX zynq7035 PCIe FMC FPGA开发板 XC7Z035 AX7350B

ALINXXC7Z035FPGA
基础信息
芯片型号 XC7Z035
尺寸 220×125 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9
内存 1GB DDR3
网口 2× 1GbE
存储 32MB eMMC
USB 4路USB 2.01路USB Uart1路USB JTAG
PCB层数 12层
官网产品页
ALINX AX7350B 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7Z035 芯片页 →
CPU 2× Cortex-A9
内存/存储
内存 PS端1GB DDR3 PL端1GB DDR3
存储 8GB eMMC 32MB QSPI Flash 32MB / 256MB SPI Flash
扩展存储 1× microSD
音视频
显示 1× HDMI（最高支持1080P@60Hz，支持3D输出）
通讯
网络 2× 千兆以太网 · RJ45
硬件参数
时钟 33.333MHz（PS） 50MHz（PL）有源晶振 可编程时钟芯片（GTX）
功能
按键 6个按键（1个复位、1个PS控制、4个PL控制）
LED 5个LED灯（1个PS控制、4个PL控制）
电源
供电 12V/3A
FPGA 资源
FPGA型号 XC7Z035-2FFG676I
高速收发器 8路GTX（支持PCIe Gen2 x8）
速度等级 -2
查找表 171,900
触发器 343,800
用户IO PL IO（FPGA）144个 电压可调IO 96个 MIO（ARM端）37个
逻辑单元 275K
块RAM 17.6Mbit
LVDS差分对 48×
DSP Slice 900
接口
扩展接口 2× SFP
I/O 1× FMC LPC（34对差分IO+1路GTX） PCIe 2.0 x4 · 插槽
调试 1× USB JTAG
USB 4× USB 2.0 1× USB 调试串口 1× USB JTAG

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/266
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 60.9
逻辑规模 71.0
片上资源 58.0



高速接口 68.6
处理器 30.7
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 92 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥5499 淘宝购买
