ALINX AX7A035B ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

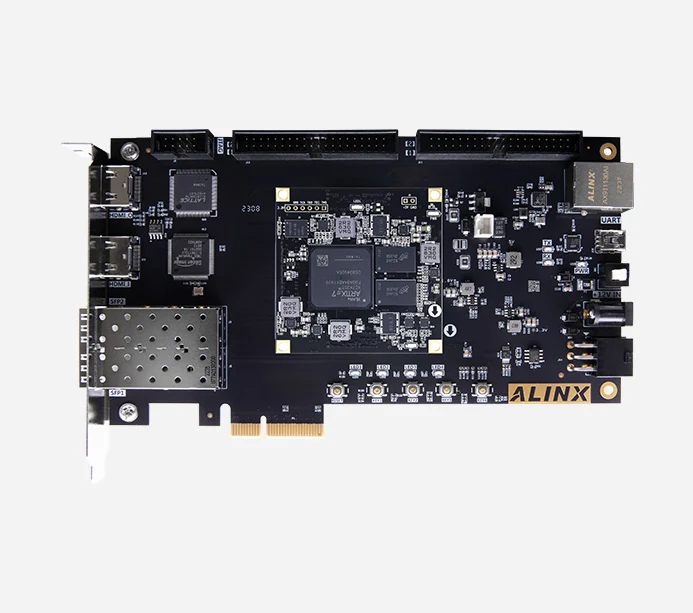

ALINX AX7A035B

ALINX黑金Xilinx Artix7 FPGA开发板 PCIe 光纤XC7A35T AX7A035B

ALINXXC7A35TFPGA
基础信息
芯片型号 XC7A35T
尺寸 60×60 mm 188×106 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
内存 512MB DDR3
网口 1× 1GbE
存储 16MB Flash
USB 1路USB转串口（Uart）
PCB层数 核心板10层+扩展板6层
PCB 核心板 10 层 PCB
官网产品页
ALINX AX7A035B 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7A35T 芯片页 →
CPU / GPU / NPU 信息待补
内存/存储
内存 2× 512MB DDR3
存储 16MB QSPI Flash
扩展存储 1× microSD（支持SD模式和SPI模式）
硬件参数
时钟 200MHz（系统主时钟） 125MHz（GTP参考时钟）
通讯
网络 1× 千兆以太网 · RJ45
音视频
显示 1× HDMI 输出 1080P@60
功能
按键 4个用户按键+1个复位按键
LED 5个用户LED（核心板1个，扩展板4个）
电源
供电 12V/3A
FPGA 资源
逻辑单元 33,280
触发器 41,600
用户IO HR IO：3.3V 145个 1.5V 15个
速度等级 -2
FPGA型号 XC7A35T-2FGG484I
高速收发器 4路GTP（每路最高6.6Gb/s）
DSP Slice 90
查找表 20,800（LUT6）
块RAM 50× 36Kb（1,800Kb）
接口
扩展接口 1× PCIe 2.0（单通道最高5Gb/s） 2× SFP
I/O 2× 扩展口 40-pin（AX7A035仅一个可用）
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/496
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 46.4
逻辑规模 44.9
片上资源 29.1



高速接口 61.7
处理器 —
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 169 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥1999 淘宝购买
