ALINX AX7450B ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX AX7450B

XILINX ZYNQ-7000 PCIe HPC FPGA 开发板 XC7Z100 AX7450B

ALINXXC7Z100FPGA
基础信息
芯片型号 XC7Z100
尺寸 190.2×106.6 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9
内存 512MB~2GB DDR3
网口 1× 1GbE
存储 64MB eMMC
USB 1路USB 2.0 OTG1路USB Uart
PCB层数 扩展板4层
官网产品页

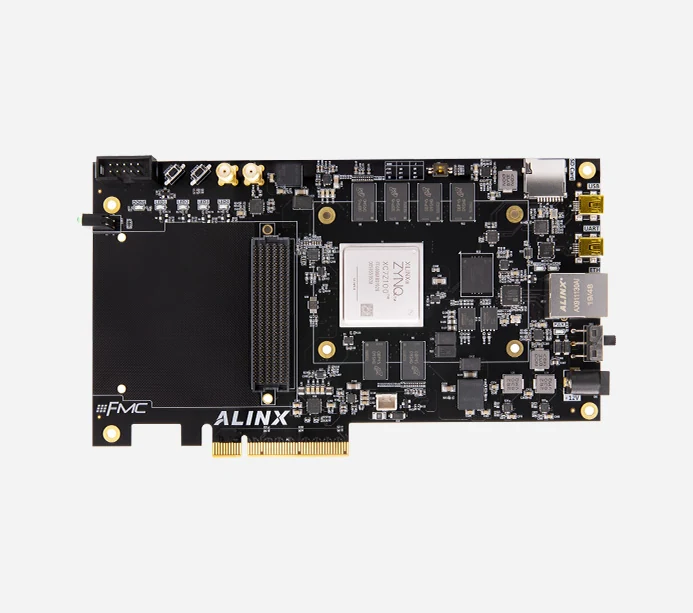

ALINX AX7450B 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7Z100 芯片页 →
CPU 2× Cortex-A9
通讯
网络 1× 千兆以太网
接口
I/O 1× FMC HPC（84对差分IO+8路GTX）
调试 1× JTAG
USB 1× USB 2.0 OTG 1× USB 调试串口
其他接口 2× SMA 接口，连接外部触发信号或者时钟信
硬件参数
时钟 33.333MHz（PS） 50MHz（PL）有源晶振 可编程时钟芯片（GTX）
功能
按键 4个用户调试LED灯 1个前面板双色LED灯 2个按键（1个复位按键、1个PL用户按键）
LED 1个电源指示灯+1个DONE指示灯
电源
供电 12V/3A
FPGA 资源
FPGA型号 XC7Z100-2FFG900
高速收发器 16路（支持PCIe Gen2 x8）
速度等级 -2
查找表 277,400
触发器 554,800
逻辑单元 444K
块RAM 26.5Mb
DSP Slice 2,020
内存/存储
内存 PS端1GB（2片512MB） PL端2GB（4片512MB） DDR3
存储 8GB eMMC 64MB QSPI Flash（2片32MB） 32MB / 64MB SPI Flash
扩展存储 1× microSD

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/265
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 63.8
逻辑规模 76.2
片上资源 70.6



高速接口 76.8
处理器 26.6
扩展 48.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 71 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥9199 淘宝购买
