ALINX AX7Z010B ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

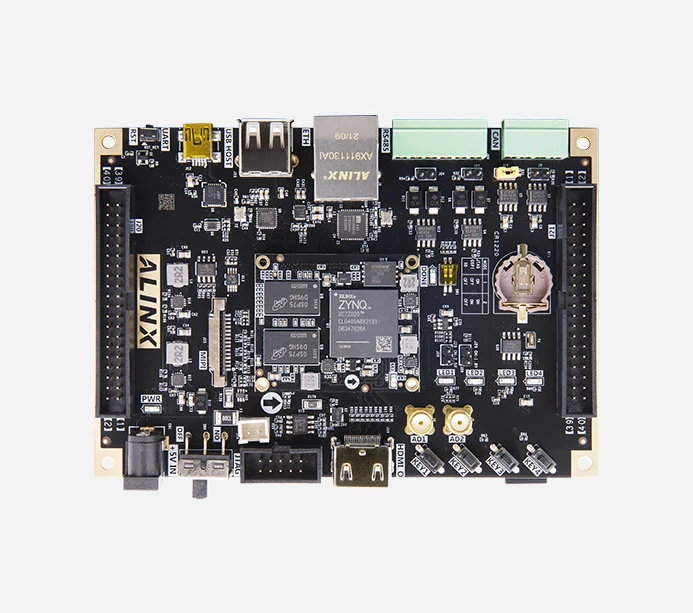

ALINX AX7Z010B

XILINX ZYNQ7010 7000 ARM FPGA开发板 XC7Z010 AX7Z010B

ALINXXC7Z010FPGA
基础信息
芯片型号 XC7Z010
尺寸 35×42×5.5 mm 130×90×17 mm
类型 FPGA 开发板
供电 5V/2A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
CPU 2× Cortex-A9 @866MHz
内存 512MB DDR3
网口 1× 1GbE
CPU主频 866MHz
存储 32MB Flash
USB 1个USB 2.0 HOST1个USB Uart
官网产品页
ALINX AX7Z010B 4 图

详细参数

ALINX · FPGA 开发板
SoC AMD XC7Z010 28nm ARMv7 芯片页 →
CPU 2× Cortex-A9最高 866MHz
内存/存储
内存 512MB DDR3
存储 32MB QSPI Flash 32MB SPI Flash
扩展存储 1× microSD
音视频
显示 1× HDMI（1080P图像视频输出）
工业接口
工业接口 2× CAN
功能
RTC RTC（CR1220电池座，电池需另购）
按键 4个用户按键+1个开关+1个复位按键
LED 4个用户LED 2个电源LED指示灯 1个配置LED灯
板载传感器 温度传感器（LM75）
电源
供电 5V/2A
硬件参数
时钟 33.333MHz（PS） 50MHz（PL）有源晶振
接口
I/O 2× RS485 1× USB 调试串口 2× 扩展口 40-pin（2.54mm，引出68个IO）
调试 1× JTAG
USB 1× USB 2.0 Host 1× USB 调试串口
通讯
网络 1× 千兆以太网 · RJ45
FPGA 资源
FPGA型号 XC7Z010-1CLG400I
逻辑单元 28K
查找表 17,600
触发器 35,200
块RAM 2.1Mb
用户IO 96×
DSP Slice 80

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/272
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 33.5
逻辑规模 42.8
片上资源 28.1



高速接口 15.4
处理器 28.1
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 225 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥1499 淘宝购买
