ALINX AX7Z045 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

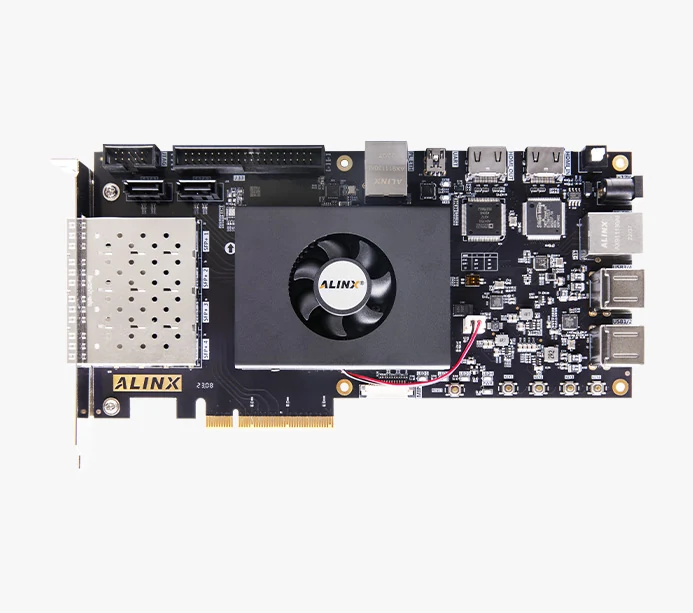

ALINX AX7Z045

XILINX zynq7045 7000 SoC FPGA开发板 PCIE 光纤 HDMI XC7Z045 AX7Z045

ALINXXC7Z045FPGA
基础信息
芯片型号 XC7Z045
尺寸 80×60 mm 215×110 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9
内存 1~2GB DDR3
网口 2× 1GbE
存储 64MB eMMC
USB 4路USB 2.01路USB Uart
系统 PetaLinux（Linux内核4.9.0-Xilinx-v2017.4）Debian 8桌面系统
官网产品页
ALINX AX7Z045 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7Z045 芯片页 →
CPU 2× Cortex-A9
音视频
显示 1× HDMI 输出（最高1080P@60 Hz，支持3D输出）
FPGA 资源
FPGA型号 XC7Z045-2FFG900I
速度等级 -2
逻辑单元 350K
查找表 218,600
触发器 437,200
块RAM 19.2Mb
DSP Slice 900
高速收发器 16× GTX（每路最高10.3125Gb/s）
硬件参数
时钟 1× 33.3333MHz单端晶振（PS） 1× 200MHz差分晶振（PL DDR参考） 1× 125MHz差分晶振（GTX参考）
功能
按键 5× 按键（1个复位按键、4个PL用户按键）
LED 9× LED（核心板2个、底板7个）
电源
供电 12V/3A
内存/存储
内存 PS端1GB PL端1GB（4片512MB共2GB） DDR3
存储 8GB eMMC 64MB QSPI Flash（2片32MB） 64MB SPI Flash
扩展存储 1× microSD
接口
扩展接口 PCIe 2.0 x8（单通道最高5Gb/s）
I/O 1× USB 调试串口 1× 扩展口 40-pin 2.54mm 间距
调试 JTAG · 10-pin
USB 4× USB 2.0 1× USB 调试串口
通讯
网络 2× 千兆以太网 · RJ45 4× SFP（每路最高10.3125Gbps）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/821
系统 PetaLinux Linux内核4.9.0-Xilinx-v2017.4Debian 8桌面系统
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 63.5
逻辑规模 73.7
片上资源 58.0



高速接口 87.0
处理器 30.7
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 76 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥6599 淘宝购买
