ALINX AX7Z020B ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX AX7Z020B

XILINX ZYNQ7020 7000 ARM FPGA 开发板 XC7Z020 AX7Z020B

ALINXXC7Z020FPGA
基础信息
芯片型号 XC7Z020
尺寸 35×42×5.5 mm 130×90×17 mm
类型 FPGA 开发板
供电 5V/2A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
CPU 2× Cortex-A9
内存 1GB DDR3
网口 1× 1GbE
存储 32MB Flash
USB 1个USB 2.0 HOST1个USB Uart
芯片品牌 AMD / Xilinx
官网产品页

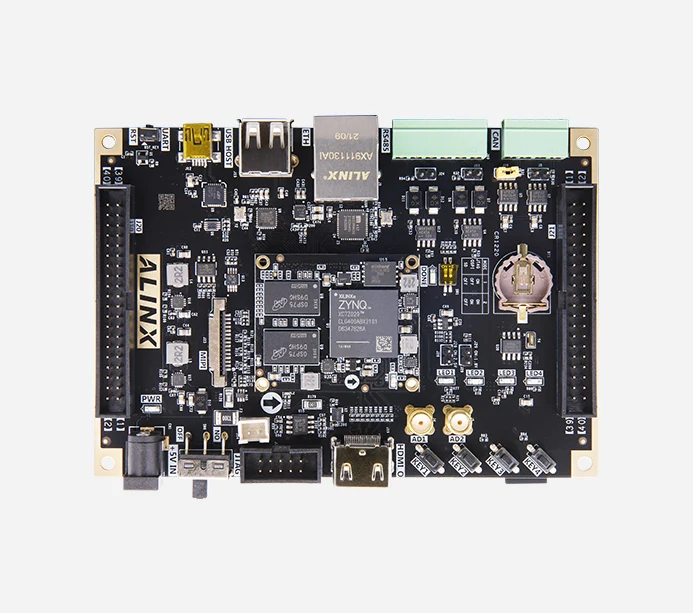

ALINX AX7Z020B 2 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7Z020 ARM 32-bit 芯片页 →
CPU 2× Cortex-A9
内存/存储
内存 1GB DDR3
存储 32MB QSPI Flash 32MB SPI Flash
扩展存储 1× microSD
音视频
显示 1× HDMI（1080P图像视频输出）
工业接口
工业接口 2× CAN
功能
RTC RTC（CR1220电池座，电池需另购）
按键 4个用户按键+1个开关+1个复位按键
LED 4个用户LED 2个电源LED指示灯 1个配置LED灯
板载传感器 温度传感器（LM75）
电源
供电 5V/2A
硬件参数
时钟 33.333MHz（PS） 50MHz（PL）有源晶振
FPGA 资源
FPGA型号 XC7Z020-2CLG400
逻辑单元 85K
查找表 53,200
触发器 106,400
块RAM 4.9Mb
用户IO 120
DSP Slice 220
接口
I/O 2× RS485 1× USB 调试串口 2× 扩展口 40-pin（2.54mm，引出68个IO）
调试 1× JTAG
USB 1× USB 2.0 Host 1× USB 调试串口
通讯
网络 1× 千兆以太网 · RJ45

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/271
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 41.0
逻辑规模 57.7
片上资源 39.8



高速接口 17.9
处理器 28.1
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 192 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥1799 淘宝购买
