ALINX AX7Z035B ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

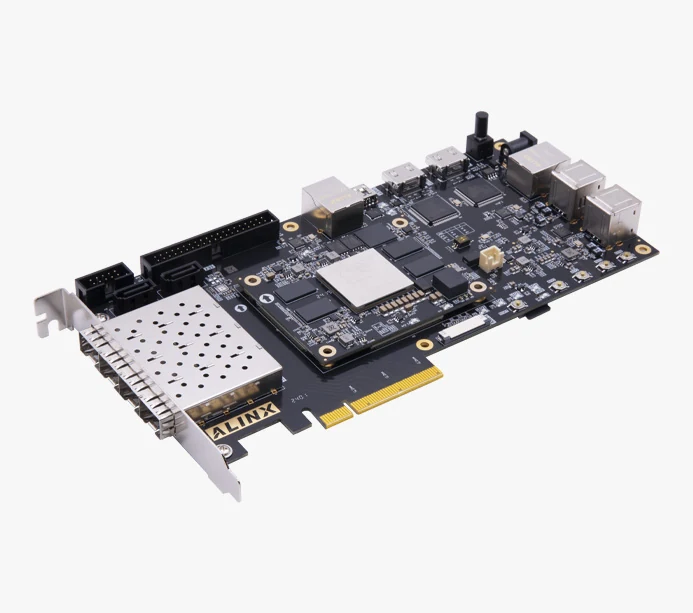

ALINX AX7Z035B

XILINX zynq7035 7000 FPGA开发板 PCIE 光纤 HDMI XC7Z035 AX7Z035B

ALINXXC7Z035FPGA
基础信息
芯片型号 XC7Z035
尺寸 80×60 mm 215×110 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9
内存 1~2GB DDR3
网口 2× 1GbE
存储 64MB eMMC
USB 4路USB 2.01路USB Uart
系统 Linux（petalinux 4.9.0-xilinx-v2017.4）
官网产品页
ALINX AX7Z035B

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7Z035 芯片页 →
CPU 2× Cortex-A9
内存/存储
内存 PS端1GB PL端1GB（4片512MB共2GB） DDR3
存储 8GB eMMC 64MB QSPI Flash（2片32MB） 64MB SPI Flash
扩展存储 1× microSD
接口
扩展接口 PCIe 2.0 x4（单通道高达5Gb/s） 4× SFP
I/O 1× USB 调试串口 1× 扩展口 40-pin 2.54mm 间距
调试 JTAG · 10-pin
USB 4× USB 2.0 1× USB 调试串口
通讯
网络 2× 千兆以太网 · RJ45
电源
供电 12V/3A
音视频
显示 1× HDMI 输出（最高支持1080P@60 Hz，支持3D输出）
摄像头 MIPI CSI
FPGA 资源
FPGA型号 XC7Z035-2FFG676I
速度等级 -2
逻辑单元 275K
查找表 171,900
触发器 343,800
高速收发器 8× GTX（每路高达10.3125Gb/s，支持PCIe Gen2 x8）
块RAM 17.6Mbit
用户IO 144
LVDS差分对 48 对
DSP Slice 900
硬件参数
时钟 33.3333MHz单端晶振（PS） 200MHz差分晶振（PL DDR参考时钟） 125MHz差分晶振（GTX参考时钟）
功能
按键 5个按键（1个复位按键，4个PL用户按键）
LED 9个LED灯（核心板上2个，底板上7个）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/268
系统 Linux（petalinux 4.9.0-xilinx-v2017.4）
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 60.3
逻辑规模 71.0
片上资源 58.0



高速接口 75.5
处理器 30.7
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 96 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥5799 淘宝购买
