ALINX AXK401 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

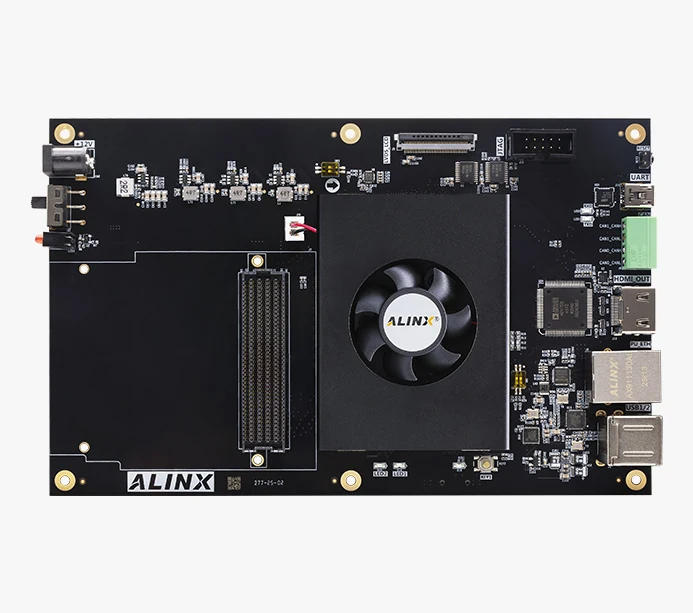

ALINX AXK401

国产紫光同创 FPGA开发板 Kosmo-2 SoPC PG2K400 ARM HDMI 视频图像处理 AXK401

ALINXPG2K400FPGA
基础信息
芯片型号 PG2K400
尺寸 80×60×8 mm 190×120 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A53 @1GHz
内存 2GB DDR4
网口 1× 1GbE
存储 32MB eMMC
USB 2路USB 2.0 HOST1路USB Uart
PCB层数 核心板16层+扩展板10层
官网产品页
ALINX AXK401 4 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PG2K400 芯片页 →
CPU 2× Cortex-A53 @ 1GHz
工业接口
工业接口 2× CAN
接口
I/O 1个FMC HPC（仅支持部分FMC卡） PU MIO 37× ；PA HRIO 96× 1× 串口
调试 1× JTAG
USB 2× USB 2.0 Host 1× USB 调试串口
音视频
显示 1× HDMI 输出（1080P@60Hz，支持3D输出） 1× LVDS · FPC 40-pin
功能
按键 2个按键（1个复位按键、1个PA用户按键）
LED 7个LED（核心板2个、底板5个）
电源
供电 12V/3A
通讯
网络 1× 千兆以太网 · RJ45
FPGA 资源
FPGA型号 PG2K400-6IFFBGM676
逻辑单元 349,440
查找表 218,400
触发器 436,800
高速收发器 8× HSST（12.5Gbps）
内存/存储
内存 PU 2GB DDR4 PA 2GB DDR4
存储 8GB eMMC 32MB OSPI Flash（PU） 16MB QSPI Flash（PA） 16MB SPI Flash
扩展存储 1× microSD

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/892
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 63.0
逻辑规模 73.6
片上资源 —



高速接口 62.1
处理器 30.7
扩展 72.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 77 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥5399 淘宝购买
