ALINX AXKU040 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX AXKU040

Xilinx Kintex UltraScale FMC HPC 光纤 FPGA 开发板 XCKU040 AXKU040

ALINXXCKU040FPGA
基础信息
芯片型号 XCKU040
尺寸 165×113.94 mm
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 1~4GB DDR4
网口 2× 1GbE
存储 16MB Flash
USB 1× Uart转USB接口（调试串口）
PCB层数 14层
PCB 14 层 PCB
官网产品页

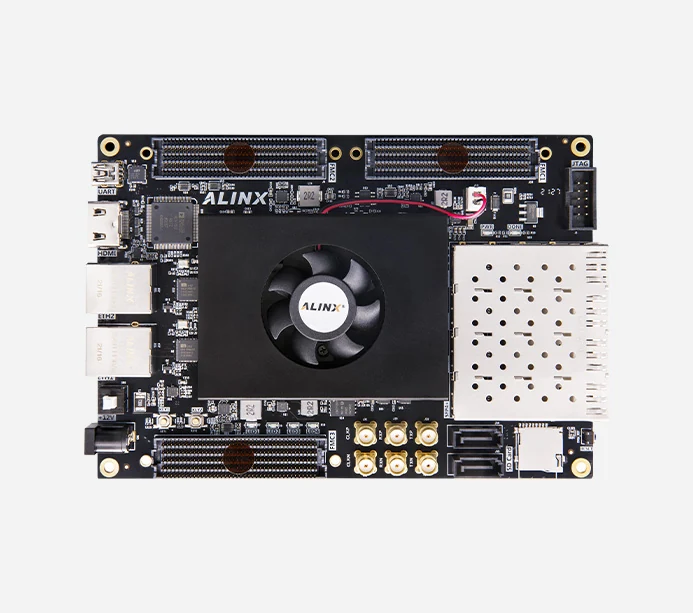

ALINX AXKU040 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCKU040 芯片页 →
CPU / GPU / NPU 信息待补
接口
I/O 3× FMC（2个LPC+1个HPC）
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口
其他接口 6× SMA 外接接口，用于外接高速的输入输出信号
音视频
显示 1× HDMI 输出（1080P@60Hz，支持3D输出）
硬件参数
时钟 1× 200MHz差分晶振（FPGA系统） 1× 125MHz差分晶振（光纤参考） 1× 156.25MHz差分晶振（收发器参考）
功能
板载传感器 温度传感器（LM75）
按键 2个用户按键+1个复位按键
LED 1个电源指示灯 1个DONE配置指示灯 4个用户指示灯
电源
供电 12V/3A
FPGA 资源
逻辑单元 530K
查找表 242,400
触发器 484,800
分布式RAM 7,050Kb
块RAM 21.1Mb
DSP Slice 1920
高速收发器 20路收发器（16.3Gb/s max）
内存/存储
内存 4GB DDR4（4片1GB，64bit）
存储 16MB QSPI Flash 16MB SPI Flash
扩展存储 1× microSD 2× SATA
通讯
网络 2× 千兆以太网 4× SFP+（每路最高12.5Gb/s）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/276
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 73.9
逻辑规模 78.1
片上资源 69.6



高速接口 80.3
处理器 —
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 25 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥7699 淘宝购买
