ALINX AXKU042 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

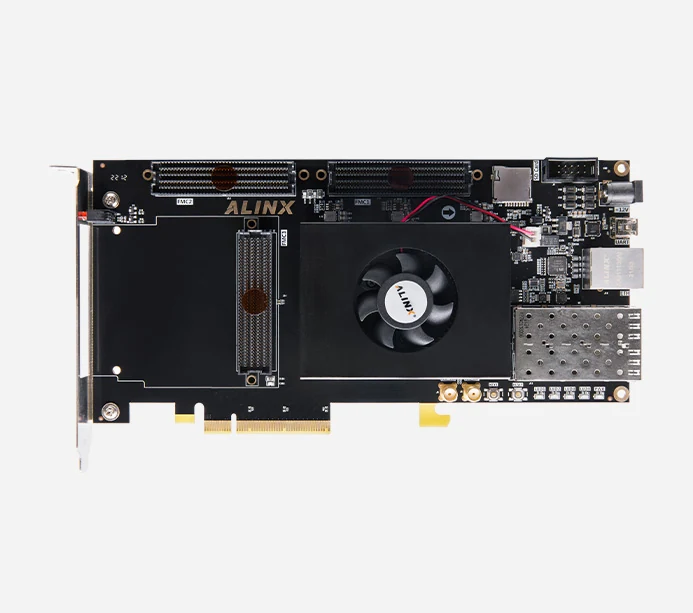

ALINX AXKU042

ALINX Xilinx Kintex UltraScale FMC HPC PCIE 光纤 FPGA开发板 XCKU040 黑金 AXKU

ALINXXCKU040FPGA
基础信息
芯片型号 XCKU040
尺寸 210×106.65 mm
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 1~4GB DDR4
网口 1× 1GbE
存储 Flash
USB 1× Uart转USB接口（调试串口）
PCB层数 核心板18层+扩展板12层
PCB 核心板 18 层 PCB
官网产品页
ALINX AXKU042 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCKU040 芯片页 →
CPU / GPU / NPU 信息待补
接口
扩展接口 PCIe 3.0 x8
I/O 3× FMC（2个LPC+1个HPC） 1× PCIe 3.0 x8
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口
其他接口 2× SMA 外接接口，引脚连接普通的时钟信号，用于外接的输入输出信号
硬件参数
时钟 2× 156.25MHz差分晶振（收发器参考）
功能
板载传感器 温度传感器（LM75A）
按键 2个面板指示灯+1个复位按键
LED 1个电源指示灯+4个用户指示灯
电源
供电 12V/3A
内存/存储
内存 4GB DDR4（4片1GB，64bit）
存储 2片128Mbit QSPI Flash
扩展存储 1× microSD
FPGA 资源
逻辑单元 530K
查找表 242,400
触发器 484,800
分布式RAM 7,050Kb
块RAM 21.1Mb
DSP Slice 1920
高速收发器 20路收发器（16.3Gbps）
用户IO HP IO 255+HR IO 99
通讯
网络 1× 千兆以太网 · RJ45 2× SFP+（每路最高12.5Gb/s）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/562
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 75.3
逻辑规模 78.1
片上资源 69.6



高速接口 95.3
处理器 —
扩展 48.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 21 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥7799 淘宝购买
