ALINX AXKU041 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX AXKU041

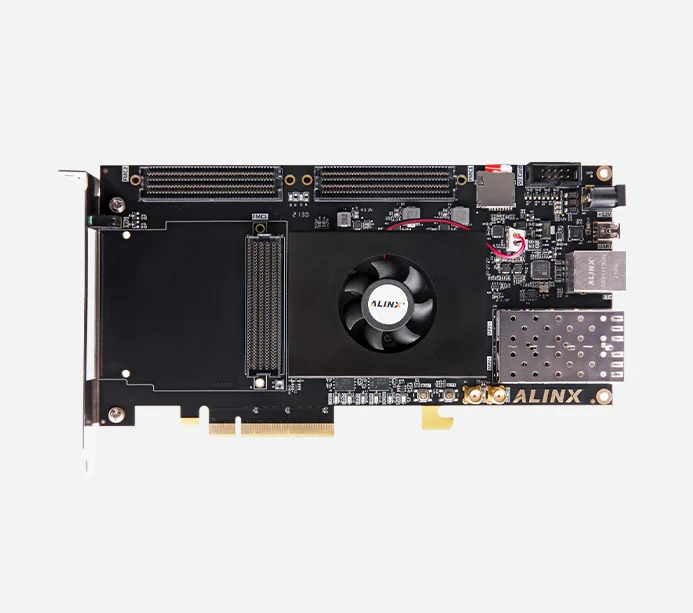

Xilinx Kintex UltraScale FMC HPC PCIE 光纤 FPGA开发板 XCKU040 AXKU041

ALINXXCKU040FPGA
基础信息
芯片型号 XCKU040
尺寸 210×106.65 mm
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 1~4GB DDR4
网口 1× 1GbE
存储 32MB Flash
USB 1× Uart转USB接口（调试串口）
PCB层数 14层
PCB 14 层 PCB
官网产品页
ALINX AXKU041 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCKU040 芯片页 →
CPU / GPU / NPU 信息待补
接口
I/O 3× FMC（2个LPC+1个HPC）
调试 1× JTAG
USB 1× USB 调试串口
其他接口 2× SMA 外接接口，引脚连接普通的时钟信号，用于外接的输入输出信号
硬件参数
时钟 1× 200MHz差分晶振（FPGA系统） 1× 156.25MHz差分晶振（光纤参考） 1× 156.25MHz差分晶振（收发器参考）
功能
板载传感器 温度传感器（LM75）
按键 1对面板指示灯 2个用户按键 1个复位按键
LED 6个LED（1个电源指示灯、1个DONE配置指示灯、4个用户指示灯）
电源
供电 12V/3A
FPGA 资源
逻辑单元 530,250 530.250
查找表 242,400
触发器 484,800
块RAM 21.1Mb
高速收发器 20路收发器（16.3Gb/s max）
速度等级 -2
温度等级 工业级
内存/存储
内存 4GB DDR4（4片1GB）
存储 64MB QSPI Flash（2片32MB） 64MB SPI Flash
扩展存储 1× microSD
通讯
网络 1× 千兆以太网 · RJ45 2× SFP+（每路最高12.5Gb/s）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/275
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 72.3
逻辑规模 78.1
片上资源 —



高速接口 80.3
处理器 —
扩展 48.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 31 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥7699 淘宝购买
