ALINX AXKU15 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX AXKU15

Xilinx Kintex UltraScale+ XCKU15P FPGA 开发板 100G光纤 FMC PCIe3.0 GTY AXKU

ALINXXCKU15PFPGA
基础信息
芯片型号 XCKU15P
尺寸 226×111 mm 80×80 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
内存 2~10GB DDR4
网口 1× 1GbE
存储 128MB Flash
USB 1× Uart转USB接口（调试串口）
PCB层数 核心板18层+扩展板14层
PCB 核心板 18 层 PCB
官网产品页

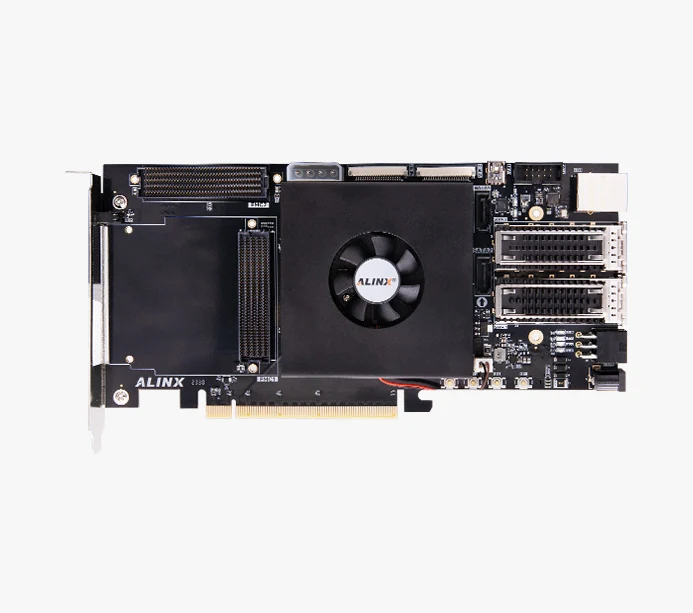

ALINX AXKU15 6 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCKU15P 芯片页 →
CPU / GPU / NPU 信息待补
FPGA 资源
逻辑单元 1143K
触发器 1045K
查找表 523K
高速收发器 24× GTY 28Gb/s 32× GTH 16Gb/s
分布式RAM 9.8Mb
块RAM 34.6Mb
UltraRAM 36Mb
DSP Slice 1968
用户IO HP IOs 236 HD IOs 88
FPGA型号 XCKU15P-2FFVE1517I
功能
LED 核心板3个LED+底板6个LED
电源
供电 12V/3A
音视频
摄像头 2× MIPI CSI 4 lanes 输入（适配AN5020摄像头模块）
内存/存储
内存 10GB DDR4（5片2GB，80bit，核心板）
存储 128MB QSPI Flash（核心板） 64MB / 128MB SPI Flash
扩展存储 1× microSD
硬件参数
时钟 核心板2个200MHz差分晶振
接口
扩展接口 1× PCIe 3.0 x16 2× SFP
I/O 1× USB 调试串口 2× FMC HPC PCIe 3.0 x16
调试 1× JTAG
USB 1× USB 调试串口
通讯
网络 1× 千兆以太网

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/694
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 79.4
逻辑规模 86.2
片上资源 70.1



高速接口 97.9
处理器 —
扩展 48.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 15 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥35999 淘宝购买
