ALINX AXKU095 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX AXKU095

ALINX AMD Kintex UltraScale FPGA 开发板 FMC PCIE 光纤 XCKU095 AXKU095

ALINXXCKU095FPGA
基础信息
芯片型号 XCKU095
尺寸 210×106.65 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
内存 1~4GB DDR4
网口 1× 1GbE
存储 32MB Flash
USB 1× Uart转USB接口（调试串口）
PCB层数 核心板18层+扩展板12层
PCB 核心板 18 层 PCB
官网产品页

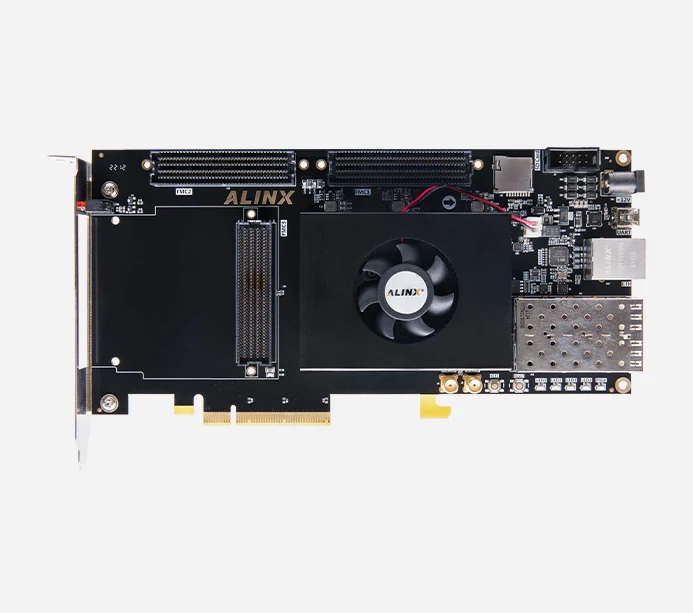

ALINX AXKU095 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCKU095 芯片页 →
CPU / GPU / NPU 信息待补
接口
扩展接口 1× PCIe 3.0 x8 2× SFP
I/O 3× FMC（2个LPC+1个HPC）
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口
其他接口 2× SMA 外接接口，引脚连接普通的时钟信号，用于外接的输入输出信号
通讯
网络 1× 千兆以太网 · RJ45
功能
板载传感器 温度传感器（LM75A）
按键 1× 复位按键 1× 用户按键 2× 面板指示灯
LED 1× 电源指示灯+4× 用户指示灯
电源
供电 12V/3A
FPGA 资源
触发器 1075K
查找表 537K
DSP Slice 768
逻辑单元 1,176K
分布式RAM 4,800Kb
块RAM 59.1Mb
高速收发器 20× 16.3Gbps
用户IO 354（HP I/O 302+HR I/O 52）
内存/存储
内存 4GB DDR4（4片1GB，64bit）
存储 64MB QSPI Flash（2片32MB） 64MB SPI Flash
扩展存储 1× microSD
硬件参数
时钟 板载1个200MHz时钟源

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/856
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 75.0
逻辑规模 86.5
片上资源 55.9



高速接口 89.5
处理器 —
扩展 48.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 23 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥16999 淘宝购买
