ALINX AXP100B ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

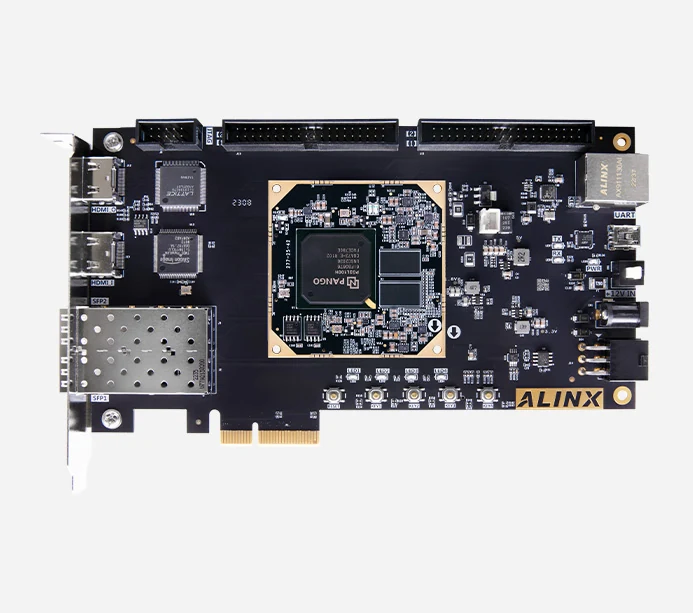

ALINX AXP100B

紫光同创 Logos2系列 PG2L100H PCIe 光纤 国产FPGA开发板 AXP100B

ALINXPG2L100HFPGA
基础信息
芯片型号 PG2L100H
尺寸 60×45×6.0 mm 188×106 mm
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 512MB~1GB DDR3
网口 1× 1GbE
存储 8MB Flash
USB 1× Uart转USB接口（调试串口）
PCB层数 核心板12层+扩展板6层
PCB 核心板 12 层 PCB
官网产品页
ALINX AXP100B 2 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PG2L100H 芯片页 →
CPU / GPU / NPU 信息待补
内存/存储
内存 1GB DDR3（2片512MB，32bit）
存储 16MB QSPI Flash（2片8MB）
扩展存储 1× microSD（支持SPI模式）
硬件参数
时钟 1个50MHz 2个125MHz 1个200MHz有源晶振
音视频
显示 1× HDMI 输出（1080P@60Hz，支持3D）
通讯
网络 1× 千兆以太网 · RJ45
功能
按键 4个用户按键+1个复位按键
LED 5个LED（核心板1个，扩展板4个）
电源
供电 12V/3A
FPGA 资源
FPGA型号 PG2L100H-6IFBG676
查找表 66,600个
触发器 133,200个
速度等级 -6
温度等级 -40℃ ~ +85℃
块RAM 155× 36Kb（5,580Kb）
DSP Slice 240（APM）
接口
扩展接口 1× PCIe x4（PCI Express 2.0，x2传输） 2× SFP
I/O 2× 扩展口 40-pin 2.54mm 间距（预留） 1× PCIe 2.0 x4
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/323
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 56.6
逻辑规模 60.7
片上资源 40.9



高速接口 68.6
处理器 —
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 117 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥1999 淘宝购买
