ALINX AXKU5 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

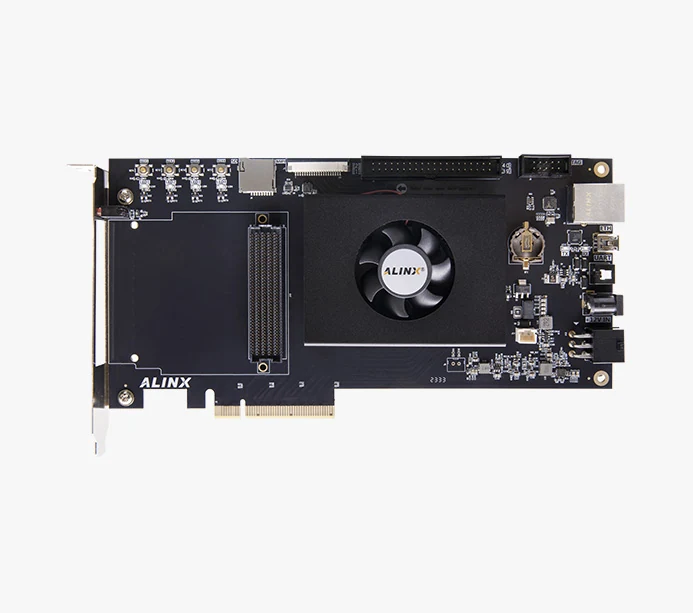

ALINX AXKU5

Xilinx Kintex UltraScale+ XCKU5P FPGA 开发板 PCIe3.0 GTY AXKU5

ALINXXCKU5PFPGA
基础信息
芯片型号 XCKU5P
尺寸 215×111 mm
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 1~2GB DDR4
网口 1× 1GbE
存储 32MB Flash
USB 1× Uart USB接口（调试串口）
PCB层数 核心板14层+扩展板10层
PCB 核心板 14 层 PCB
官网产品页
ALINX AXKU5

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCKU5P 芯片页 →
CPU / GPU / NPU 信息待补
接口
扩展接口 1× PCIe 3.0 x8
I/O 1× USB 调试串口 1× FMC HPC 1× 扩展口 40-pin 2.54mm 间距 PCIe 3.0 x8
调试 1× JTAG
USB 1× USB 调试串口
功能
RTC 板载RTC实时时钟，配有电池座（CR1220电池需自购）
LED 核心板1个电源指示灯 1个DONE配置指示灯 用户指示灯 底板1个电源指示灯 4个用户指示灯 2个串口指示灯
电源
供电 12V/3A
硬件参数
时钟 2个200MHz差分晶振
音视频
摄像头 1× MIPI CSI 4 lanes 输入（适配AN5020摄像头模块）
FPGA 资源
逻辑单元 475K
触发器 434K
查找表 217K
高速收发器 16× GTY 28Gb/s
分布式RAM 6.1Mb
块RAM 16.9Mb
UltraRAM 18.0Mb
DSP Slice 1,824
用户IO HP IOs 96+HD IOs 70
FPGA型号 XCKU5P-2FFVB676I
内存/存储
内存 2GB DDR4（2片1GB，32bit）
存储 64MB QSPI Flash（2片32MB） 32MB SPI Flash
扩展存储 1× microSD
通讯
网络 1× 千兆以太网

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/683
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 75.3
逻辑规模 77.0
片上资源 68.7



高速接口 88.6
处理器 —
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 22 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥7499 淘宝购买
