ALINX AXU2CGB-E ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

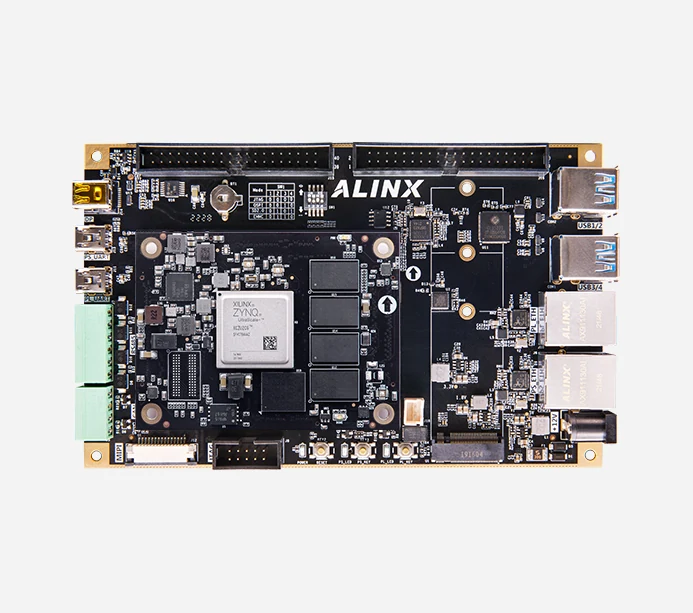

ALINX AXU2CGB-E

Xilinx Zynq UltraScale+ MPSoC AI FPGA 开发板 XCZU2CG AXU2CGB-E

ALINXXCZU2CGFPGA
基础信息
芯片型号 XCZU2CG
尺寸 80×60 mm 160×100 mm
工作温度 0℃~+70℃（消费级）
类型 FPGA 开发板
供电 12V/3A供电（+12V输入）
资料完整度 高：官网产品参数表
参数 ↗
CPU Cortex-A53 / Cortex-R5
内存 2GB DDR4
网口 2× 1GbE
存储 32MB eMMC
USB 4× USB 3.02× Uart转USB（调试串口）
PCB层数 核心板16层+扩展板6层
官网产品页
ALINX AXU2CGB-E 3 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU2CG 芯片页 →
CPU Cortex-A53 / Cortex-R5
接口
I/O 2× 扩展口 40-pin 2.54mm 间距
调试 JTAG · 10-pin 2.54mm 间距
USB 4× USB 3.0 2× USB 调试串口
通讯
网络 2× 千兆以太网
功能
板载传感器 LM75温度传感器
RTC 1路内置的RTC实时时钟
按键 1个复位按键+2个用户按键
LED 核心板2个LED+底板3个LED
电源
供电 12V/3A供电（+12V输入）
音视频
显示 1× DP 4K@30
摄像头 1× MIPI CSI
工业接口
工业接口 2× CAN
FPGA 资源
FPGA型号 XCZU2CG-1SFVC784E
速度等级 -1
逻辑单元 103K
触发器 94K
查找表 47K
块RAM 5.3Mb
DSP Slice 240
用户IO HP I/O 96个 HD I/O 84个
内存/存储
内存 2GB DDR4（PS端，64bit）
存储 8GB eMMC 32MB QSPI Flash 32MB SPI Flash
扩展存储 1× M.2 NVMe 1× microSD
硬件参数
时钟 1个单端33.333MHz晶振提供给PS系统 1个差分200MHz晶振提供给PL逻辑DDR参考时钟

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/223
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 42.3
逻辑规模 60.3
片上资源 40.9



高速接口 20.4
处理器 38.1
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 185 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥3599 淘宝购买
