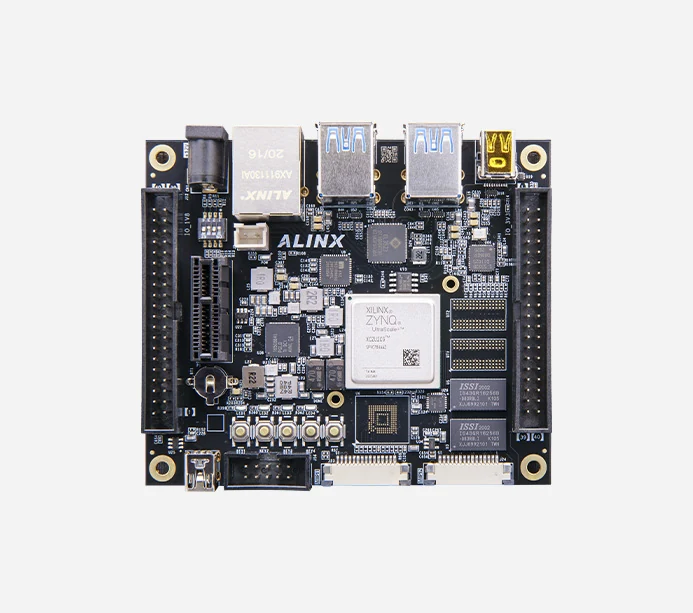

ALINX AXU2CGA

Xilinx Zynq UltraScale+ MPSoC AI 智能 FPGA开发板 XUZU2CG AXU2CGA

ALINXXCZU2CGFPGA
基础信息
芯片型号 XCZU2CG
尺寸 85×100 mm
工作温度 0℃~+70℃（消费级）
类型 FPGA 开发板
供电 12V/3A供电（+12V输入）
资料完整度 高：官网产品参数表
参数 ↗
CPU Cortex-A53 / Cortex-R5
内存 1GB DDR4
网口 1× 1GbE
存储 32MB Flash
USB 4× USB 3.01× Uart转USB（调试串口）
PCB层数 14层
官网产品页
ALINX AXU2CGA 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU2CG 芯片页 →
CPU Cortex-A53 / Cortex-R5
内存/存储
内存 1GB DDR4（PS端，32bit）
存储 32MB QSPI Flash
扩展存储 1× Micro SD 支持SD模式和SPI模式
通讯
网络 1× 千兆以太网
硬件参数
时钟 PS系统时钟33.3333MHz PL端时钟25MHz
功能
按键 1个复位按键+4个用户按键
LED 4个用户LED灯
电源
供电 12V/3A供电（+12V输入）
音视频
显示 1× DP 4K@30
摄像头 2× MIPI CSI
FPGA 资源
FPGA型号 XCZU2CG-1SFVC784E
速度等级 -1
逻辑单元 103K
触发器 94K
查找表 47K
DSP Slice 240
块RAM 5.3Mb
用户IO HP I/O 34个（1.8V） HD I/O 34个（3.3V）
接口
扩展接口 1× PCIe x1 · 插槽（最高5Gbps）
I/O 2× 扩展口 40-pin 2.54mm 间距（1.8V/3.3V各1个） 1× PCIe x1 · 插槽
调试 JTAG · 10-pin 2.54mm 间距
USB 4× USB 3.0 1× USB 调试串口

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/490
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 44.8
逻辑规模 60.3
片上资源 40.9



高速接口 32.9
处理器 38.1
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 176 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥2699 淘宝购买
